Cara Menggunakan Total Station: Panduan Lengkap untuk Pemula

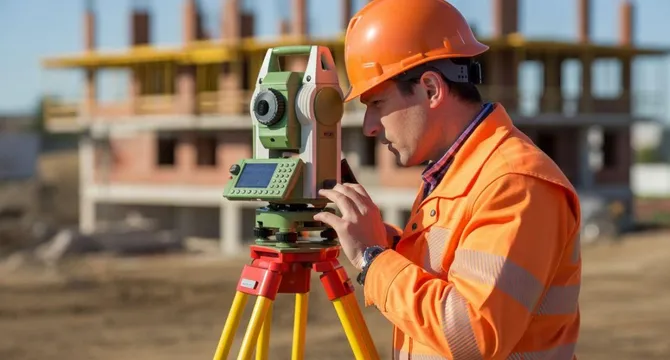

Total station adalah perangkat elektronik modern yang mengintegrasikan kemampuan theodolite digital dengan sistem pengukuran jarak elektronik (EDM) dalam satu unit. Alat ini dirancang untuk mengukur sudut horizontal, sudut vertikal, serta jarak antara alat dan target dengan tingkat akurasi yang sangat tinggi. Hasil pengukuran tersebut kemudian dapat diolah menjadi koordinat tiga dimensi (x, y, z) yang digunakan dalam pemetaan dan konstruksi.

Dalam aplikasinya, total station memiliki peran vital dalam berbagai jenis proyek. Alat ini digunakan untuk pengukuran bangunan bertingkat, proyek jalan raya dan jembatan, survey pertambangan, pembuatan peta topografi, serta monitoring deformasi struktur. Kemampuannya menghasilkan data digital yang dapat langsung diintegrasikan dengan software CAD dan GIS menjadikan total station sangat efisien untuk pekerjaan modern.

Total station terdiri dari beberapa komponen utama yang saling mendukung. Teleskop berfungsi untuk mengamati target dengan pembesaran yang memadai. Unit EDM bertugas mengukur jarak menggunakan teknologi sinar laser atau inframerah. Unit pengukur sudut mengukur sudut horizontal dan vertikal dengan encoder presisi tinggi. Kontroler atau panel display digunakan untuk mengoperasikan alat dan menampilkan hasil pengukuran. Sementara tripod berfungsi sebagai penyangga untuk menjaga stabilitas alat selama pengukuran.

Prinsip kerja total station didasarkan pada pengukuran jarak dan sudut secara simultan. Untuk mengukur jarak, alat memancarkan sinar laser atau inframerah ke prisma reflektor yang dipasang pada target. Sinar tersebut dipantulkan kembali ke alat, dan waktu tempuh bolak-balik dihitung untuk menentukan jarak. Pengukuran sudut dilakukan melalui sistem electro-optical scanning pada piringan atau silinder kaca yang memiliki penunjuk skala presisi. Data jarak dan sudut ini kemudian diolah secara otomatis untuk menghasilkan koordinat posisi target.

Persiapan yang matang merupakan kunci keberhasilan dalam penggunaan total station. Sebelum memulai pengukuran, pastikan semua peralatan dalam kondisi optimal dan lengkap. Peralatan yang dibutuhkan meliputi total station beserta tripod, prisma reflektor dengan tongkat ukur, baterai yang terisi penuh atau baterai cadangan, alat tulis untuk pencatatan manual, dan patok atau marking untuk menandai titik pengukuran.

Pemeriksaan kondisi alat harus dilakukan secara menyeluruh sebelum dibawa ke lapangan. Pastikan baterai terisi penuh dan berfungsi dengan baik. Periksa kebersihan lensa teleskop dan unit EDM dari debu atau kotoran yang dapat mengganggu pengukuran. Cek fungsi tombol dan kontroler untuk memastikan semua fitur bekerja normal. Verifikasi bahwa alat telah dikalibrasi sesuai standar dan masih dalam periode kalibrasi yang valid.

Pemilihan lokasi pengukuran juga sangat mempengaruhi hasil. Pilih area yang relatif datar dan stabil untuk menempatkan tripod. Hindari lokasi yang terlalu dekat dengan sumber medan magnetik kuat atau benda reflektif yang dapat mengganggu sinyal. Pastikan area memiliki visibilitas yang baik antara alat dan target. Pertimbangkan juga faktor cuaca, karena kondisi ekstrem seperti panas terik atau hujan dapat mempengaruhi akurasi pengukuran.

Menurut International Federation of Surveyors (FIG), lebih dari 70% kesalahan dalam pengukuran survei disebabkan oleh persiapan yang kurang matang dan ketidakpahaman operator terhadap prosedur dasar. Oleh karena itu, tahap persiapan tidak boleh diabaikan meskipun terlihat sederhana.

Pemasangan total station dimulai dengan mendirikan tripod pada titik yang telah ditentukan. Buka ketiga kaki tripod dan tanam dengan kuat ke tanah, usahakan kepala tripod berada pada posisi mendatar. Atur tinggi tripod sekitar setinggi dada operator untuk kenyamanan saat pengukuran. Pastikan kaki tripod terpasang stabil dan tidak mudah bergeser.

1. Memasang Total Station pada Tripod - Letakkan total station di atas kepala tripod dengan hati-hati. Kencangkan baut pengunci pada bagian bawah alat untuk memastikan alat terpasang dengan kokoh. Periksa kembali kekencangan baut untuk menghindari pergeseran selama pengukuran.
2. Centering (Pemusatan Alat) - Gunakan optical plummet atau laser plummet yang tersedia pada alat untuk memastikan posisi alat tepat berada di atas titik stasiun. Lihat melalui optical plummet dan sesuaikan posisi tripod hingga tanda silang tepat berada di atas patok atau marking titik. Proses centering sangat krusial karena kesalahan pada tahap ini akan menyebabkan seluruh data pengukuran bergeser.
3. Leveling Kasar - Lakukan leveling awal dengan mengatur panjang kaki tripod. Perhatikan gelembung nivo kotak (circular level) pada alat. Sesuaikan tinggi kaki tripod hingga gelembung mendekati posisi tengah. Tahap ini bertujuan untuk mendapatkan posisi alat yang hampir datar sebelum melakukan fine leveling.
4. Leveling Halus (Fine Leveling) - Gunakan tiga sekrup penyetel (leveling foot screw) untuk melakukan leveling presisi. Putar alat hingga plat level paralel dengan dua sekrup leveling. Putar kedua sekrup secara bersamaan ke arah berlawanan hingga gelembung berada di tengah. Kemudian putar alat 90 derajat dan gunakan sekrup ketiga untuk menempatkan gelembung di tengah. Ulangi proses ini hingga gelembung tetap di tengah saat alat diputar 360 derajat.
5. Verifikasi Leveling - Setelah leveling selesai, putar alat secara perlahan 360 derajat sambil memperhatikan gelembung nivo. Jika gelembung tetap berada di posisi tengah pada semua arah, maka leveling telah berhasil. Jika gelembung bergeser, ulangi proses fine leveling hingga sempurna.

Proses centering dan levelling yang tepat merupakan fondasi dari pengukuran yang akurat. Kesalahan pada tahap ini tidak dapat diperbaiki dengan kalibrasi atau pengaturan lainnya, sehingga harus dilakukan dengan sangat teliti dan sabar.

Setelah alat terpasang dan leveling sempurna, langkah selanjutnya adalah mengoperasikan total station untuk melakukan pengukuran. Nyalakan alat dengan menekan tombol power yang biasanya berwarna merah atau terletak di bagian samping kontroler. Tunggu beberapa saat hingga sistem alat melakukan inisialisasi dan layar menampilkan menu utama.

1. Membuat Job atau Proyek Baru - Tekan tombol MENU dan pilih opsi JOB atau Data Collection. Pilih CREATE untuk membuat proyek baru. Masukkan nama proyek sesuai dengan pekerjaan yang akan dilakukan, misalnya "SURVEY_JALAN_2024". Atur parameter pengukuran seperti unit jarak (meter), unit sudut (derajat atau gon), dan format koordinat yang akan digunakan.
2. Input Koordinat Titik Stasiun - Jika koordinat titik stasiun (tempat berdiri alat) sudah diketahui, masukkan data tersebut melalui menu COGO atau Station Setup. Pilih INPUT X,Y,Z dan masukkan nilai koordinat. Jika koordinat belum diketahui, alat dapat menggunakan koordinat asumsi atau melakukan pengukuran relatif. Masukkan juga tinggi alat (HI - Height of Instrument) yang diukur dari titik stasiun hingga pusat teleskop.
3. Melakukan Backsight (Orientasi Sudut) - Backsight adalah proses mengarahkan alat ke titik referensi yang koordinatnya sudah diketahui untuk menentukan orientasi arah. Tekan tombol STN atau Station Setup, kemudian pilih KNOWN atau Backsight. Masukkan nomor titik backsight, tinggi prisma (HT - Height of Target), dan kode titik. Arahkan teleskop ke prisma yang dipasang pada titik backsight dengan menggunakan penggerak horizontal dan vertikal. Gunakan fokus untuk mendapatkan gambar yang jelas.
4. Pengukuran Jarak dan Sudut - Setelah teleskop diarahkan tepat ke tengah prisma, tekan tombol MSR (Measure) atau tombol pengukuran pada kontroler. Alat akan memancarkan sinar laser dan menghitung jarak serta sudut secara otomatis. Hasil pengukuran akan ditampilkan di layar dalam bentuk jarak miring (slope distance), jarak horizontal, beda tinggi, serta sudut horizontal dan vertikal. Tekan ENTER untuk mengunci koordinat backsight sebagai referensi arah.
5. Pengukuran Titik Detail (Foresight) - Setelah orientasi selesai, alat siap untuk mengukur titik-titik detail. Pindahkan prisma ke titik yang akan diukur. Arahkan teleskop ke prisma dan tekan tombol MSR untuk melakukan pengukuran. Data akan tersimpan secara otomatis jika mode auto-save aktif, atau tekan tombol REC untuk menyimpan secara manual. Ulangi proses ini untuk setiap titik yang akan dipetakan.
6. Pengukuran dengan Mode Tracking - Untuk pengukuran yang membutuhkan banyak titik secara cepat, aktifkan mode tracking atau continuous measurement. Dalam mode ini, alat akan terus mengukur dan memperbarui data selama prisma bergerak. Mode ini sangat berguna untuk pengukuran kontur atau profil memanjang.

Selama proses pengukuran, pastikan untuk selalu memeriksa kualitas sinyal dan akurasi data yang ditampilkan. Jika terdapat peringatan error atau sinyal lemah, ulangi pengukuran pada titik tersebut untuk memastikan data yang valid.

Pengelolaan data hasil pengukuran merupakan tahap penting yang tidak boleh diabaikan. Total station modern dilengkapi dengan memori internal atau slot kartu SD untuk menyimpan data pengukuran. Setiap titik yang diukur akan tersimpan dengan informasi lengkap meliputi nomor titik, koordinat X, Y, Z, kode titik, serta waktu pengukuran.

Untuk melihat data yang telah tersimpan, tekan tombol DAT atau Data Management pada kontroler. Layar akan menampilkan daftar semua titik yang telah diukur dalam proyek aktif. Anda dapat melakukan review data untuk memastikan tidak ada titik yang terlewat atau data yang mencurigakan. Jika ditemukan kesalahan, beberapa alat memungkinkan untuk mengedit atau menghapus data langsung dari memori.

Transfer data dari total station ke komputer dapat dilakukan melalui beberapa metode. Metode paling umum adalah menggunakan kabel USB yang menghubungkan alat dengan komputer. Setelah terhubung, gunakan software bawaan dari produsen alat atau software pemetaan seperti AutoCAD, Civil 3D, atau software GIS untuk mengimpor data. Metode lain adalah dengan melepas kartu SD dari alat dan membacanya langsung di komputer menggunakan card reader.

Beberapa total station terbaru dilengkapi dengan konektivitas Bluetooth atau WiFi yang memungkinkan transfer data secara wireless. Fitur ini sangat memudahkan karena data dapat langsung dikirim ke smartphone atau tablet di lapangan untuk dilakukan pengecekan awal. Format file yang dihasilkan umumnya berupa CSV, TXT, atau format proprietary dari masing-masing produsen yang dapat dikonversi ke format standar.

Backup data harian sangat dianjurkan untuk menghindari kehilangan data akibat kerusakan alat atau kesalahan teknis. Simpan salinan data di beberapa lokasi berbeda seperti komputer, cloud storage, dan hard disk eksternal. Buat sistem penamaan file yang konsisten dan mudah dipahami, misalnya dengan format "NAMAPROYEK_TANGGAL_OPERATOR" untuk memudahkan pencarian data di kemudian hari.

Penggunaan total station yang efektif memerlukan pemahaman tentang praktik terbaik dan kesalahan yang harus dihindari. Berikut adalah beberapa tips penting untuk meningkatkan efisiensi dan akurasi pengukuran di lapangan.

Tips untuk Pengukuran yang Efisien: Selalu lakukan backup data setiap akhir hari kerja untuk menghindari kehilangan data akibat kerusakan alat atau memori penuh. Bawa baterai cadangan yang terisi penuh karena total station dapat mati mendadak di tengah pekerjaan. Hindari melakukan pengukuran saat cuaca panas terik karena distorsi udara dapat mempengaruhi akurasi EDM. Tandai setiap titik penting di lapangan menggunakan cat semprot atau penanda permanen untuk memudahkan identifikasi ulang. Periksa level gelembung setiap satu jam sekali karena posisi alat dapat berubah akibat getaran atau angin.

Kesalahan Umum yang Harus Dihindari: Kesalahan centering merupakan error paling fatal karena menyebabkan semua data bergeser dan tidak dapat digunakan. Lupa memasukkan tinggi alat (HI) atau tinggi prisma (HT) akan menghasilkan elevasi yang salah. Terlalu cepat menyimpan data tanpa memastikan pengukuran selesai dapat menyebabkan data kosong atau koordinat yang salah. Tidak melakukan backsight menyebabkan sudut horizontal menjadi acak dan menghasilkan error total pada koordinat. Mengabaikan peringatan error atau sinyal lemah pada layar dapat menghasilkan data dengan akurasi rendah.

Perawatan Alat: Bersihkan lensa teleskop dan unit EDM secara rutin menggunakan kain mikrofiber khusus. Simpan alat dalam box pelindung yang dilengkapi dengan silica gel untuk menyerap kelembaban. Hindari guncangan keras saat membawa alat dari satu lokasi ke lokasi lain. Lakukan kalibrasi rutin sesuai rekomendasi produsen, biasanya setiap 6-12 bulan sekali atau setelah alat mengalami benturan. Jangan biarkan alat terkena sinar matahari langsung dalam waktu lama karena dapat merusak komponen elektronik.

Optimalisasi di Lapangan: Rencanakan urutan pengukuran dengan baik untuk meminimalkan perpindahan alat. Gunakan mode reflectorless untuk mengukur titik yang sulit dijangkau atau berbahaya. Manfaatkan fitur stake out untuk pekerjaan setting out atau marking titik desain. Aktifkan mode tracking untuk pengukuran profil atau kontur yang membutuhkan banyak titik. Koordinasikan dengan tim untuk memastikan komunikasi yang baik antara operator alat dan pemegang prisma.

Apakah semua total station memiliki cara penggunaan yang sama?

Secara prinsip, cara kerja semua total station adalah sama yaitu mengukur jarak dan sudut untuk menghasilkan koordinat. Namun, antarmuka pengguna, menu, dan fitur tambahan dapat berbeda tergantung merek dan model. Operator tetap perlu mempelajari manual spesifik dari alat yang digunakan untuk memahami fungsi tombol dan menu yang tersedia.

Berapa lama waktu yang dibutuhkan untuk mahir menggunakan total station?

Untuk memahami dasar pengoperasian total station biasanya membutuhkan waktu 2-5 hari pelatihan intensif. Namun untuk menjadi mahir dan dapat menangani berbagai situasi lapangan yang kompleks, diperlukan pengalaman praktik selama beberapa bulan. Pelatihan berkelanjutan dan sertifikasi sangat dianjurkan untuk meningkatkan kompetensi.

Apakah total station bisa dioperasikan sendirian tanpa bantuan?

Untuk total station manual, minimal dibutuhkan dua orang yaitu operator yang mengoperasikan alat dan asisten yang memegang prisma di titik target. Namun untuk total station robotic yang dilengkapi dengan teknologi automatic target recognition (ATR), satu orang dapat mengoperasikan alat dari jarak jauh menggunakan remote control atau aplikasi smartphone.

Bagaimana cara mengatasi jika hasil pengukuran tidak akurat?

Jika hasil pengukuran tidak akurat, periksa beberapa hal berikut: pastikan leveling alat sempurna, verifikasi tinggi alat dan tinggi prisma sudah diinput dengan benar, cek apakah ada penghalang antara alat dan prisma, pastikan prisma dalam kondisi bersih dan tidak rusak, dan lakukan kalibrasi ulang jika diperlukan. Jika masalah berlanjut, alat mungkin perlu dikalibrasi oleh teknisi resmi.

Apa perbedaan antara total station reflectorless dan yang menggunakan prisma?

Total station dengan prisma memerlukan reflektor khusus yang dipasang pada target untuk memantulkan sinyal laser kembali ke alat, memberikan akurasi tinggi hingga jarak beberapa kilometer. Total station reflectorless dapat mengukur langsung ke permukaan objek tanpa prisma, sangat berguna untuk area berbahaya atau sulit dijangkau, namun jarak maksimal dan akurasi umumnya lebih rendah dibanding mode dengan prisma.

Bagaimana cara mengekspor data dari total station ke software pemetaan?

Data dapat diekspor melalui beberapa cara: menggunakan kabel USB untuk menghubungkan alat ke komputer, melepas kartu SD dan membacanya di komputer, atau transfer wireless via Bluetooth atau WiFi jika alat mendukung. Format file yang dihasilkan biasanya CSV, TXT, atau format proprietary yang dapat diimpor ke software seperti AutoCAD, Civil 3D, ArcGIS, atau software pemetaan lainnya menggunakan fungsi import atau plugin khusus.

Apakah total station memerlukan kalibrasi rutin dan bagaimana prosesnya?

Ya, total station memerlukan kalibrasi rutin untuk memastikan akurasi pengukuran tetap terjaga. Kalibrasi sebaiknya dilakukan setiap 6-12 bulan sekali atau setelah alat mengalami benturan atau jatuh. Proses kalibrasi harus dilakukan oleh teknisi bersertifikat dari distributor resmi atau laboratorium kalibrasi terakreditasi. Hasil kalibrasi akan dituangkan dalam sertifikat kalibrasi yang menjadi bukti bahwa alat memenuhi standar akurasi yang ditetapkan.
