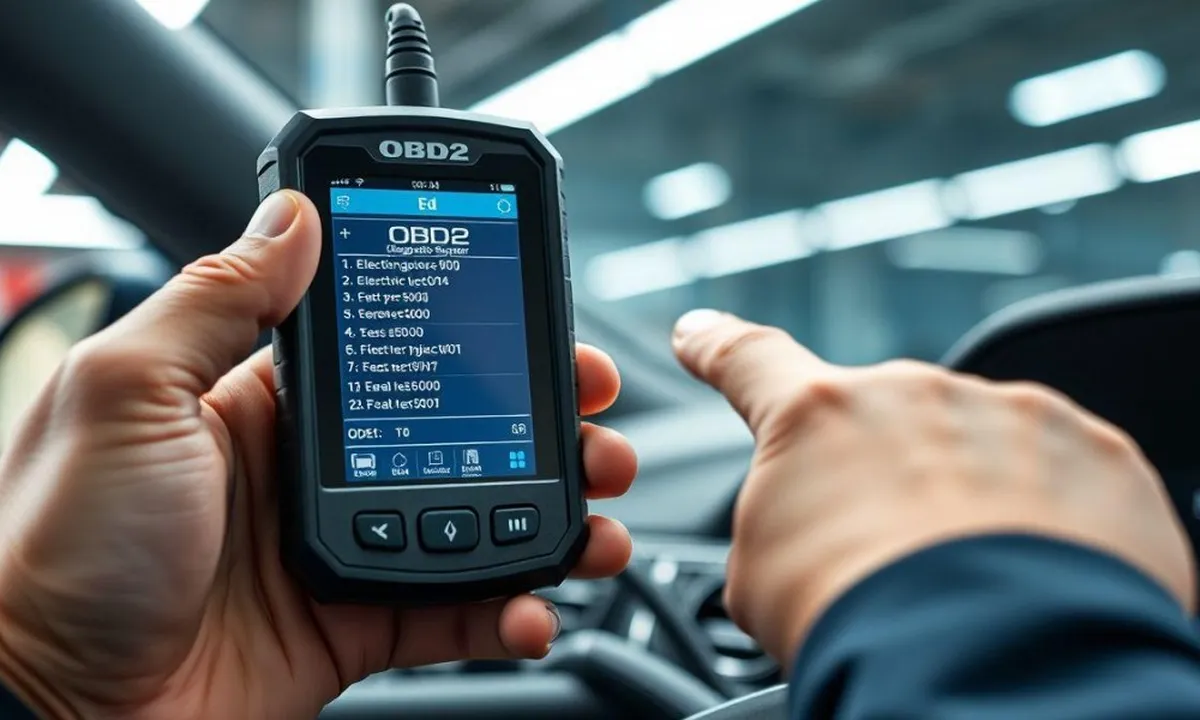

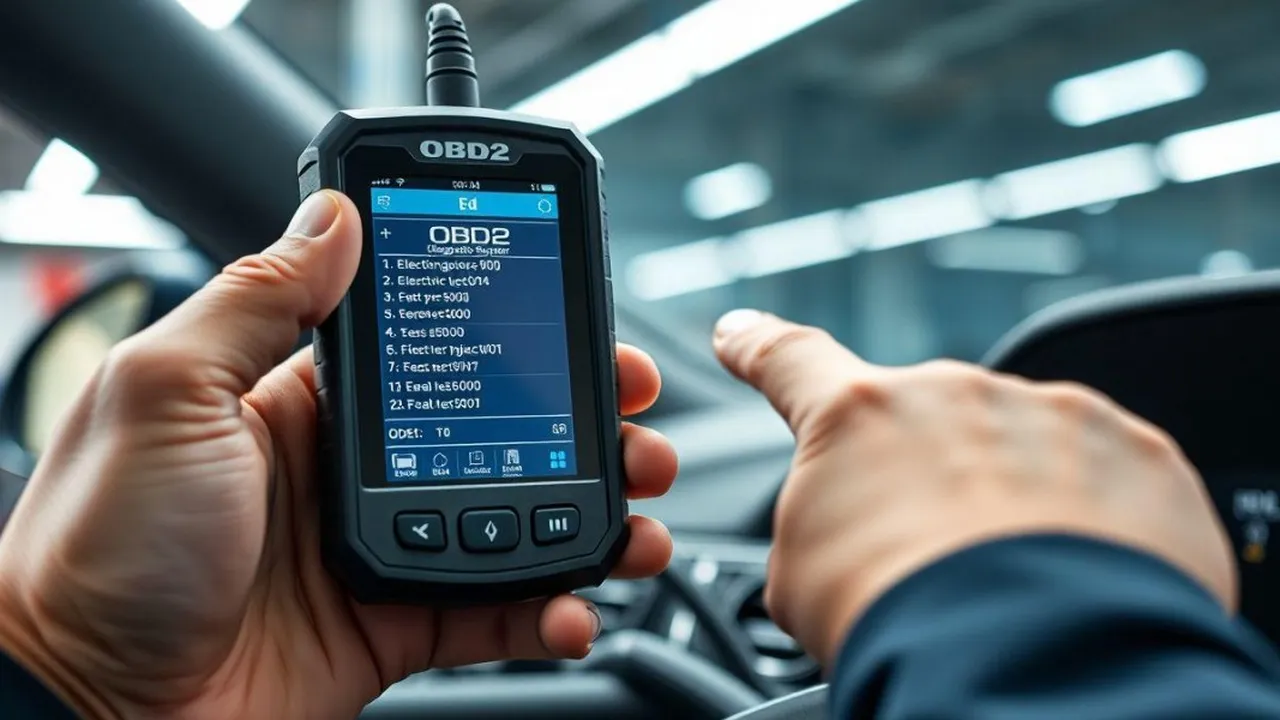

Cara Menggunakan Scanner Mobil untuk Diagnosis Kendaraan Modern

1. Pengertian Scanner Mobil dan Fungsinya

Scanner mobil adalah perangkat elektronik yang dirancang khusus untuk membaca dan menganalisis data dari sistem komputer kendaraan modern. Alat ini terhubung dengan Electronic Control Unit (ECU) melalui port On Board Diagnostic (OBD) yang terdapat pada setiap mobil dengan sistem injeksi elektronik. Scanner berfungsi sebagai jembatan komunikasi antara sistem elektronik mobil dengan pengguna, menerjemahkan kode-kode digital menjadi informasi yang dapat dipahami.

Fungsi utama scanner mobil adalah mendiagnosis masalah pada mesin dan sistem kelistrikan kendaraan. Ketika sensor-sensor pada mobil mendeteksi adanya anomali atau kerusakan, informasi tersebut akan disimpan dalam ECU sebagai kode kesalahan atau Diagnostic Trouble Code (DTC). Scanner membaca kode-kode ini dan menampilkannya kepada pengguna, sehingga memudahkan identifikasi sumber masalah tanpa harus membongkar komponen secara manual.

Selain membaca kode kesalahan, scanner mobil juga dapat memantau performa kendaraan secara real-time. Pengguna dapat melihat berbagai parameter seperti RPM mesin, suhu coolant, tekanan oli, kecepatan kendaraan, dan data sensor lainnya. Fitur ini sangat berguna untuk menganalisis kondisi mesin saat berjalan dan mendeteksi masalah yang mungkin belum memunculkan kode kesalahan namun sudah menunjukkan gejala abnormal.

Scanner mobil modern juga dilengkapi dengan fungsi tambahan seperti reset service interval, kalibrasi sensor, dan bahkan pemrograman ulang komponen tertentu. Beberapa scanner canggih dapat melakukan tes actuator untuk memastikan komponen seperti kipas radiator, injector, atau katup idle bekerja dengan baik. Dengan berbagai fungsi ini, scanner mobil menjadi alat yang sangat valuable baik untuk keperluan diagnostik maupun perawatan preventif kendaraan.

2. Jenis-Jenis Scanner Mobil yang Perlu Diketahui

Terdapat dua kategori utama scanner mobil berdasarkan generasi teknologi OBD yang digunakan. Scanner OBD1 dirancang untuk kendaraan yang diproduksi sebelum tahun 1996, sementara scanner OBD2 digunakan untuk kendaraan yang diproduksi setelah tahun 1996. Perbedaan mendasar antara keduanya terletak pada standarisasi protokol komunikasi dan jenis konektor yang digunakan. Scanner OBD2 umumnya lebih universal dan dapat digunakan pada berbagai merek kendaraan dengan satu konektor standar.

Dari segi cakupan penggunaan, scanner mobil terbagi menjadi scanner universal dan dedicated scanner. Scanner universal dapat digunakan pada berbagai merek dan model kendaraan yang menggunakan sistem injeksi elektronik, namun tingkat detail informasi yang diberikan mungkin terbatas. Sebaliknya, dedicated scanner dirancang khusus untuk merek atau model tertentu, memberikan akses lebih mendalam ke sistem kendaraan dan fitur-fitur khusus yang tidak tersedia pada scanner universal.

Scanner mobil juga dapat dikategorikan berdasarkan metode koneksinya. Scanner dengan kabel langsung terhubung ke port OBD melalui kabel fisik dan biasanya memiliki layar sendiri untuk menampilkan data. Sementara itu, scanner bluetooth atau wireless terhubung ke smartphone atau tablet melalui koneksi nirkabel, memanfaatkan aplikasi khusus sebagai interface pengguna. Scanner wireless umumnya lebih compact dan portable, cocok untuk pengguna yang menginginkan kemudahan mobilitas.

Tingkat kemampuan scanner juga bervariasi dari yang basic hingga professional. Scanner basic biasanya hanya dapat membaca dan menghapus kode kesalahan mesin, sedangkan scanner intermediate dapat mengakses sistem tambahan seperti transmisi, ABS, dan airbag. Scanner professional atau high-end mampu mengakses seluruh sistem kendaraan, melakukan pemrograman modul, kalibrasi sensor, dan fungsi-fungsi advanced lainnya yang biasanya hanya tersedia di bengkel resmi. Pemilihan jenis scanner sebaiknya disesuaikan dengan kebutuhan dan tingkat keahlian pengguna.

3. Cara Menggunakan Scanner Mobil dengan Kabel

Langkah pertama dalam menggunakan scanner mobil adalah menemukan lokasi port OBD pada kendaraan Anda. Port ini biasanya terletak di area dashboard bagian bawah, dekat dengan pedal kemudi, atau di bawah steering column. Pada beberapa model kendaraan, port OBD mungkin tersembunyi di balik panel plastik atau cover yang perlu dibuka terlebih dahulu. Pastikan kendaraan dalam kondisi parkir yang aman dan mesin dalam keadaan mati sebelum memulai proses koneksi.

Setelah menemukan port OBD, hubungkan konektor scanner ke port tersebut dengan memastikan koneksi terpasang dengan kuat dan benar. Putar kunci kontak ke posisi ON atau ACC tanpa menyalakan mesin. Posisi ini akan mengaktifkan sistem elektronik kendaraan tanpa menghidupkan mesin, memungkinkan scanner untuk berkomunikasi dengan ECU. Tekan tombol power pada scanner untuk mengaktifkan perangkat, biasanya ditandai dengan tombol berwarna merah atau simbol power.

Setelah scanner menyala, layar akan menampilkan menu utama. Tekan tombol OK atau Enter untuk masuk ke menu pemilihan kendaraan. Pilih asal pabrikan kendaraan Anda, apakah dari Asia (Jepang, Korea, China, Malaysia), Eropa (Jerman, Italia, Inggris, Perancis), atau Amerika. Gunakan tombol navigasi atau arrow untuk memilih menu yang sesuai. Setelah memilih region, pilih merek kendaraan spesifik seperti Toyota, Honda, Suzuki, atau merek lainnya yang sesuai dengan mobil Anda.

Langkah selanjutnya adalah memilih menu "Auto Diagnosis" atau "Read Codes" untuk memulai proses scanning. Pilih sistem yang ingin diperiksa, seperti Engine (mesin), Transmission (transmisi), ABS (sistem pengereman), atau sistem lainnya yang tersedia. Tekan OK untuk memulai proses scanning. Scanner akan membaca data dari ECU dan menampilkan kode kesalahan jika ada masalah yang terdeteksi. Catat kode DTC yang muncul beserta deskripsinya untuk referensi perbaikan. Setelah selesai, Anda dapat memilih menu "Clear DTC" untuk menghapus kode kesalahan setelah perbaikan dilakukan, atau pilih "Data Stream" untuk melihat data sensor secara real-time.

4. Cara Menggunakan Scanner Mobil dengan Aplikasi Smartphone

Penggunaan scanner mobil berbasis aplikasi smartphone dimulai dengan instalasi aplikasi yang kompatibel dengan perangkat scanner Anda. Unduh aplikasi yang direkomendasikan oleh produsen scanner dari Google Play Store atau Apple App Store. Beberapa aplikasi populer untuk scanner OBD2 antara lain Torque Pro, Car Scanner, OBD Fusion, atau aplikasi proprietary dari produsen scanner. Pastikan aplikasi telah terinstall dengan sempurna sebelum melanjutkan ke tahap berikutnya.

Setelah aplikasi terinstall, colokkan adapter scanner OBD2 bluetooth ke port diagnostik kendaraan. Putar kunci kontak ke posisi ON untuk mengaktifkan sistem elektronik mobil. Aktifkan fitur Bluetooth pada smartphone Anda melalui menu pengaturan. Buka aplikasi scanner yang telah diinstall, kemudian lakukan pairing atau koneksi dengan perangkat scanner. Biasanya nama perangkat scanner akan muncul dalam daftar Bluetooth dengan nama seperti "OBD2", "ELM327", atau nama khusus dari produsen. Masukkan PIN jika diminta, umumnya menggunakan kode default seperti "1234" atau "0000".

Setelah koneksi berhasil, aplikasi akan secara otomatis mendeteksi protokol komunikasi kendaraan dan menampilkan dashboard utama. Pada dashboard ini, Anda dapat melihat berbagai menu seperti "Read Codes" untuk membaca kode kesalahan, "Clear Codes" untuk menghapus kode kesalahan, "Live Data" untuk melihat data sensor real-time, dan "Freeze Frame" untuk melihat kondisi kendaraan saat kode kesalahan pertama kali muncul. Pilih menu yang sesuai dengan kebutuhan diagnostik Anda.

Untuk membaca kode kesalahan, pilih menu "Read Codes" atau "Diagnostics". Aplikasi akan melakukan scanning dan menampilkan daftar kode DTC beserta deskripsi masalahnya. Anda dapat menekan setiap kode untuk melihat informasi lebih detail atau mencari solusi online melalui fitur search yang biasanya tersedia dalam aplikasi. Untuk monitoring performa, pilih menu "Live Data" atau "Dashboard" untuk melihat parameter seperti RPM, kecepatan, suhu mesin, tekanan turbo, dan sensor lainnya dalam bentuk grafik atau gauge digital. Beberapa aplikasi juga menyediakan fitur recording untuk merekam data selama test drive, yang berguna untuk analisis masalah yang hanya muncul saat kendaraan berjalan.

5. Memahami Istilah dan Kode pada Scanner Mobil

Diagnostic Trouble Code (DTC) adalah kode kesalahan yang dihasilkan oleh ECU ketika sistem mendeteksi adanya masalah pada komponen atau sensor kendaraan. Kode DTC terdiri dari lima karakter yang dimulai dengan huruf diikuti empat angka, seperti P0420 atau P0171. Huruf pertama menunjukkan sistem yang bermasalah: P untuk Powertrain (mesin dan transmisi), B untuk Body (sistem bodi), C untuk Chassis (sistem sasis seperti ABS), dan U untuk Network (komunikasi antar modul). Memahami struktur kode ini membantu mengidentifikasi area masalah dengan cepat.

Clear DTC atau Erase DTC adalah fungsi untuk menghapus kode kesalahan yang tersimpan dalam memori ECU. Fungsi ini sebaiknya digunakan setelah perbaikan dilakukan untuk memastikan masalah telah teratasi. Setelah menghapus kode, lampu check engine pada dashboard akan padam. Namun perlu diingat, jika masalah belum benar-benar diperbaiki, kode kesalahan akan muncul kembali setelah ECU melakukan self-diagnosis. Oleh karena itu, clear DTC bukan solusi untuk menyembunyikan masalah, melainkan untuk verifikasi bahwa perbaikan telah berhasil.

Data Stream adalah fitur yang menampilkan data real-time dari berbagai sensor dan actuator pada kendaraan. Melalui data stream, pengguna dapat melihat nilai aktual dari parameter seperti MAF (Mass Air Flow), MAP (Manifold Absolute Pressure), sensor oksigen, suhu coolant, posisi throttle, dan puluhan parameter lainnya. Data ini ditampilkan dalam bentuk angka, grafik, atau gauge yang terus diperbarui setiap detik. Fitur ini sangat berguna untuk menganalisis performa mesin dan mendeteksi sensor yang memberikan pembacaan abnormal meskipun belum memicu kode kesalahan.

Function Test atau Actuation Test adalah fitur untuk mengaktifkan komponen tertentu secara manual melalui scanner. Misalnya, teknisi dapat mengaktifkan kipas radiator, membuka-tutup katup idle, atau mengoperasikan injector untuk memastikan komponen tersebut berfungsi dengan baik. Fitur ini sangat membantu dalam proses troubleshooting karena memungkinkan verifikasi langsung apakah komponen merespons perintah dari ECU. Freeze Frame adalah snapshot kondisi kendaraan saat kode kesalahan pertama kali terdeteksi, mencatat parameter seperti RPM, kecepatan, suhu mesin, dan load saat masalah terjadi. Data ini membantu teknisi memahami kondisi operasional yang memicu masalah, sehingga diagnosis menjadi lebih akurat dan terarah.

6. Tips Perawatan dan Penggunaan Scanner Mobil yang Optimal

Perawatan scanner mobil dimulai dengan penyimpanan yang tepat setelah penggunaan. Simpan scanner dalam case atau tas khusus yang terlindung dari debu, kelembaban, dan benturan fisik. Hindari menyimpan scanner di tempat yang terkena sinar matahari langsung atau suhu ekstrem, karena komponen elektronik sensitif terhadap perubahan suhu drastis. Bersihkan konektor scanner secara berkala menggunakan kain lembut dan kering untuk menghilangkan debu atau kotoran yang dapat mengganggu koneksi dengan port OBD kendaraan.

Update software scanner secara rutin untuk memastikan kompatibilitas dengan model kendaraan terbaru dan mendapatkan fitur-fitur baru. Sebagian besar produsen scanner menyediakan update gratis atau berbayar melalui website resmi mereka. Proses update biasanya dilakukan dengan menghubungkan scanner ke komputer melalui USB atau melalui koneksi internet langsung jika scanner memiliki fitur WiFi. Update tidak hanya menambah database kendaraan, tetapi juga memperbaiki bug dan meningkatkan stabilitas sistem scanner.

Saat menggunakan scanner, pastikan baterai kendaraan dalam kondisi baik dan terisi penuh. Proses scanning membutuhkan daya dari baterai kendaraan, dan jika baterai lemah dapat menyebabkan koneksi terputus atau data yang tidak akurat. Jangan mencabut scanner saat proses scanning sedang berlangsung karena dapat menyebabkan error pada ECU atau merusak data. Selalu tunggu hingga proses selesai dan keluar dari menu dengan benar sebelum melepas konektor dari port OBD.

Pelajari manual pengguna scanner secara menyeluruh untuk memahami semua fitur dan limitasi perangkat. Setiap scanner memiliki kemampuan berbeda, dan memahami fungsi setiap menu akan memaksimalkan penggunaan alat. Jika menemui kode kesalahan yang tidak familiar, gunakan internet atau manual service kendaraan untuk mencari informasi detail tentang kode tersebut. Jangan terburu-buru melakukan clear DTC tanpa memahami penyebab masalah, karena kode kesalahan adalah petunjuk penting untuk diagnosis yang akurat. Catat semua kode kesalahan dan data stream yang relevan sebelum melakukan perbaikan, informasi ini akan sangat berguna jika masalah muncul kembali di kemudian hari.

7. FAQ Seputar Cara Menggunakan Scanner Mobil

Apakah semua mobil bisa menggunakan scanner mobil?

Tidak semua mobil dapat menggunakan scanner mobil. Hanya kendaraan yang dilengkapi dengan sistem Electronic Control Unit (ECU) dan port On Board Diagnostic (OBD) yang dapat menggunakan scanner. Umumnya mobil dengan sistem injeksi elektronik atau EFI yang diproduksi setelah pertengahan tahun 1990-an sudah dilengkapi dengan sistem ini. Mobil karburator konvensional tidak memiliki ECU sehingga tidak dapat menggunakan scanner mobil untuk diagnosis.

Berapa harga scanner mobil yang bagus untuk penggunaan pribadi?

Harga scanner mobil bervariasi mulai dari Rp 300 ribu hingga Rp 8 juta tergantung jenis dan fiturnya. Untuk penggunaan pribadi, scanner OBD2 bluetooth dengan harga Rp 300 ribu hingga Rp 1 juta sudah cukup memadai untuk membaca kode kesalahan dan data stream basic. Scanner dengan layar sendiri berkisar Rp 1-3 juta dengan fitur lebih lengkap. Untuk kebutuhan profesional, scanner high-end dengan kemampuan programming dan akses ke semua sistem bisa mencapai Rp 5-8 juta atau lebih.

Apakah scanner mobil bisa merusak ECU kendaraan?

Scanner mobil yang digunakan dengan benar tidak akan merusak ECU kendaraan. Scanner hanya membaca data dari ECU melalui protokol komunikasi standar yang dirancang aman. Namun, kesalahan dapat terjadi jika pengguna melakukan fungsi programming atau reset tanpa pengetahuan yang cukup, atau jika menggunakan scanner berkualitas rendah yang tidak memenuhi standar. Selalu gunakan scanner dari produsen terpercaya dan ikuti petunjuk penggunaan dengan benar untuk menghindari risiko kerusakan.

Bagaimana cara mengatasi scanner yang tidak bisa terhubung dengan mobil?

Jika scanner tidak dapat terhubung dengan mobil, pertama pastikan kunci kontak dalam posisi ON dan konektor terpasang dengan benar pada port OBD. Periksa apakah port OBD berfungsi dengan baik dan tidak ada kotoran atau korosi pada pin konektor. Untuk scanner bluetooth, pastikan pairing sudah berhasil dan aplikasi memiliki izin akses yang diperlukan. Coba restart scanner dan smartphone jika menggunakan aplikasi. Jika masih gagal, kemungkinan scanner tidak kompatibel dengan protokol kendaraan atau ada masalah pada sistem OBD kendaraan yang memerlukan pemeriksaan lebih lanjut.

Apakah perlu menghapus kode kesalahan setelah membaca dengan scanner?

Kode kesalahan sebaiknya tidak langsung dihapus setelah dibaca. Catat terlebih dahulu semua kode DTC dan informasi freeze frame untuk referensi diagnosis dan perbaikan. Hapus kode kesalahan hanya setelah perbaikan dilakukan untuk memverifikasi bahwa masalah telah teratasi. Jika kode dihapus sebelum perbaikan, informasi penting tentang kondisi saat masalah terjadi akan hilang. Setelah clear DTC, lakukan test drive dan scan ulang untuk memastikan kode tidak muncul kembali, yang menandakan perbaikan berhasil.

Bisakah scanner mobil mendeteksi semua jenis kerusakan pada kendaraan?

Scanner mobil tidak dapat mendeteksi semua jenis kerusakan pada kendaraan. Scanner hanya dapat membaca masalah yang terdeteksi oleh sensor dan diproses oleh ECU. Kerusakan mekanis seperti aus pada komponen, kebocoran oli, atau kerusakan fisik yang tidak terpantau sensor tidak akan terdeteksi oleh scanner. Selain itu, beberapa masalah intermittent atau yang belum mencapai threshold tertentu mungkin belum memicu kode kesalahan meskipun sudah menimbulkan gejala. Oleh karena itu, scanner adalah alat bantu diagnosis yang perlu dikombinasikan dengan inspeksi visual dan pengalaman mekanik.

Apakah scanner mobil perlu di-update secara berkala?

Ya, scanner mobil perlu di-update secara berkala terutama jika Anda sering menangani berbagai model kendaraan terbaru. Update software scanner menambahkan database kendaraan baru, memperbaiki bug, dan menambah fitur-fitur baru. Frekuensi update tergantung pada produsen, beberapa menyediakan update gratis seumur hidup, sementara yang lain memerlukan biaya berlangganan tahunan. Untuk penggunaan pribadi pada satu kendaraan yang sama, update mungkin tidak terlalu krusial, namun tetap disarankan untuk mendapatkan perbaikan bug dan peningkatan performa scanner.
