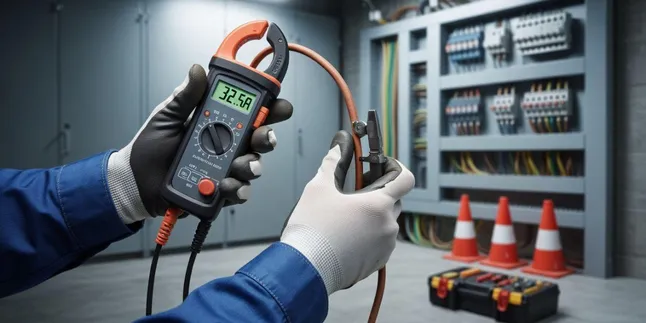

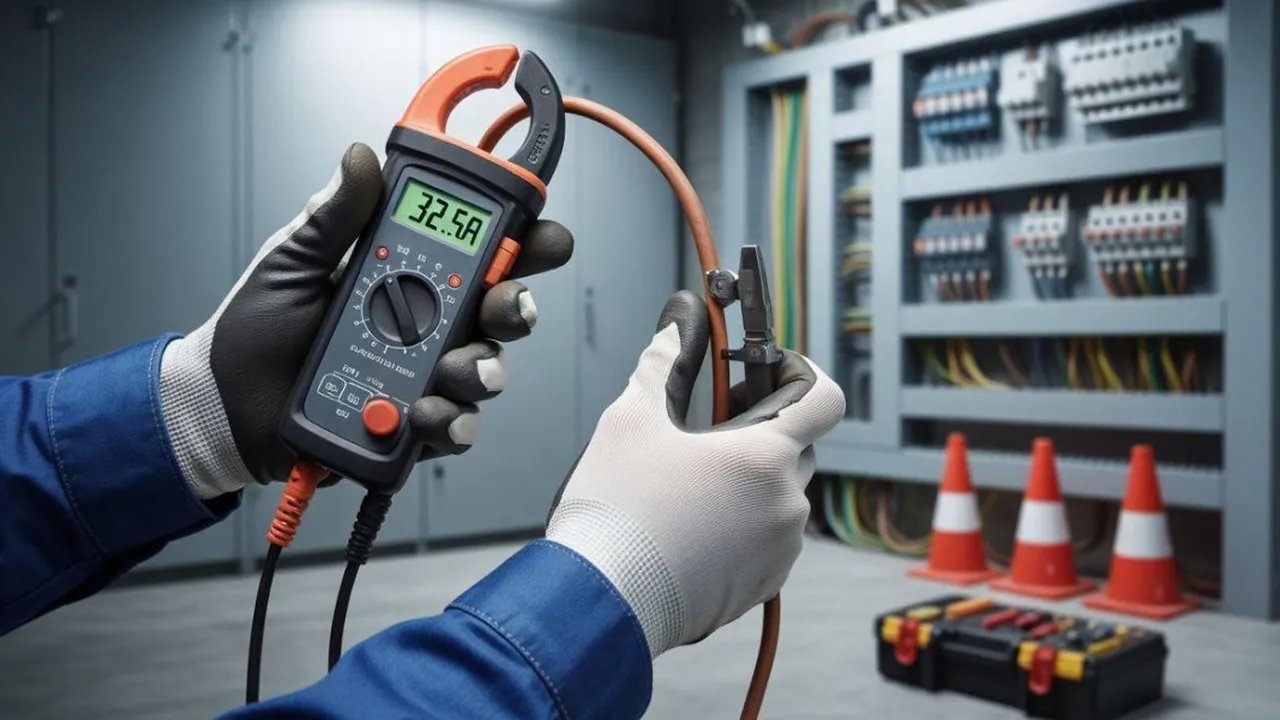

Cara Menggunakan Tang Ampere untuk Mengukur Arus Listrik dengan Aman dan Akurat

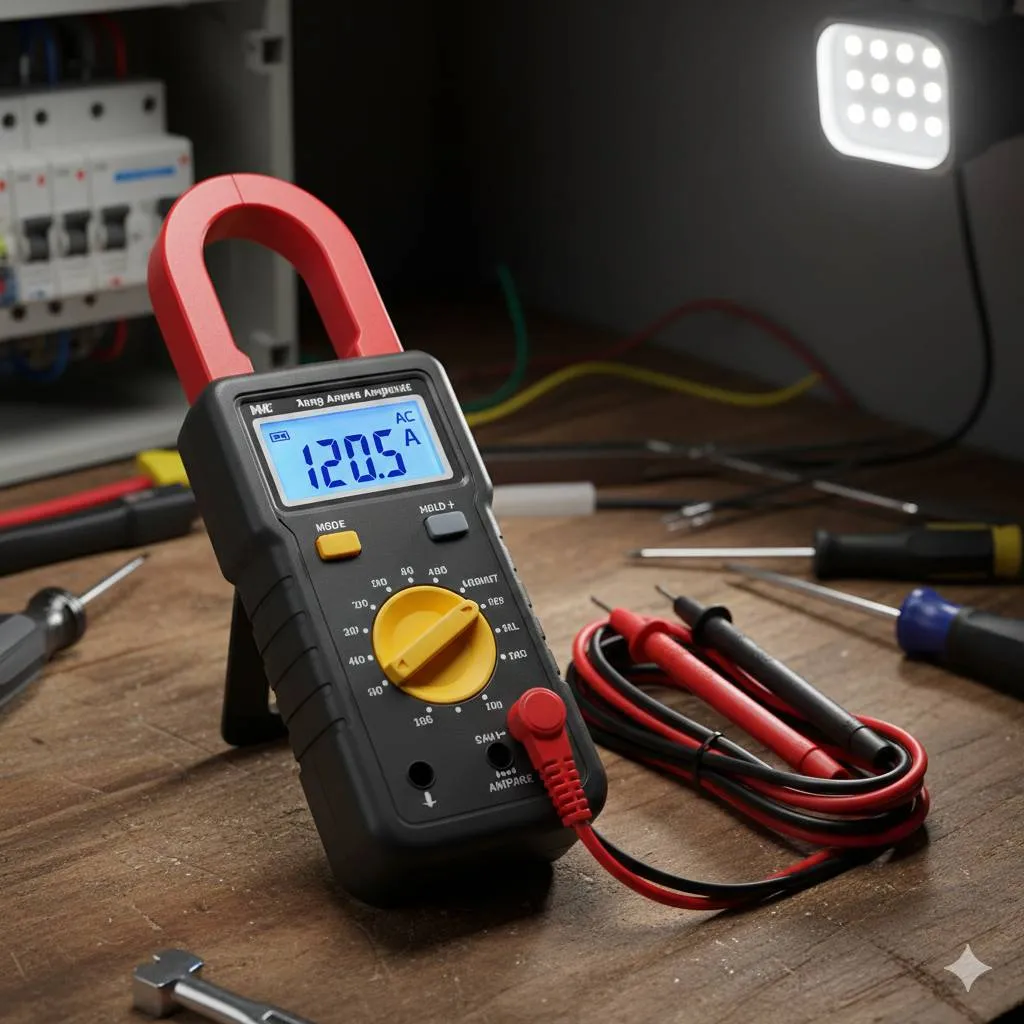

1. Pengertian dan Fungsi Tang Ampere

Tang ampere atau clamp meter adalah alat ukur listrik yang dirancang untuk mengukur arus listrik pada kabel konduktor menggunakan dua rahang penjepit tanpa harus melakukan kontak langsung dengan terminal listrik. Alat ini memungkinkan pengguna untuk melakukan pengukuran tanpa mengganggu atau memutus rangkaian listrik yang sedang beroperasi.

Pada dasarnya, tang ampere bekerja berdasarkan prinsip induksi magnetik untuk menghasilkan pengukuran non-kontak terhadap arus listrik AC. Arus listrik yang mengalir dalam kabel konduktor akan menghasilkan medan magnet di sekitarnya. Transformator yang terdapat di dalam clamp meter akan mendeteksi fluktuasi medan magnet tersebut dan mengkonversinya menjadi nilai arus yang ditampilkan di layar.

Melansir dari Fluke, tang ampere modern tidak hanya berfungsi untuk mengukur arus listrik, tetapi juga dilengkapi dengan kemampuan multimeter. Selain rahang penjepit, alat ini memiliki probe yang dapat digunakan untuk mengukur tegangan AC, tegangan DC, resistansi, frekuensi, kapasitansi, bahkan suhu pada model tertentu.

Keunggulan utama tang ampere terletak pada kemampuannya melakukan pengukuran pada sistem kelistrikan yang harus beroperasi 24 jam non-stop tanpa perlu melakukan pemotongan kabel. Hal ini sangat penting dalam industri dan instalasi listrik yang tidak boleh mengalami gangguan operasional selama proses pengukuran berlangsung.

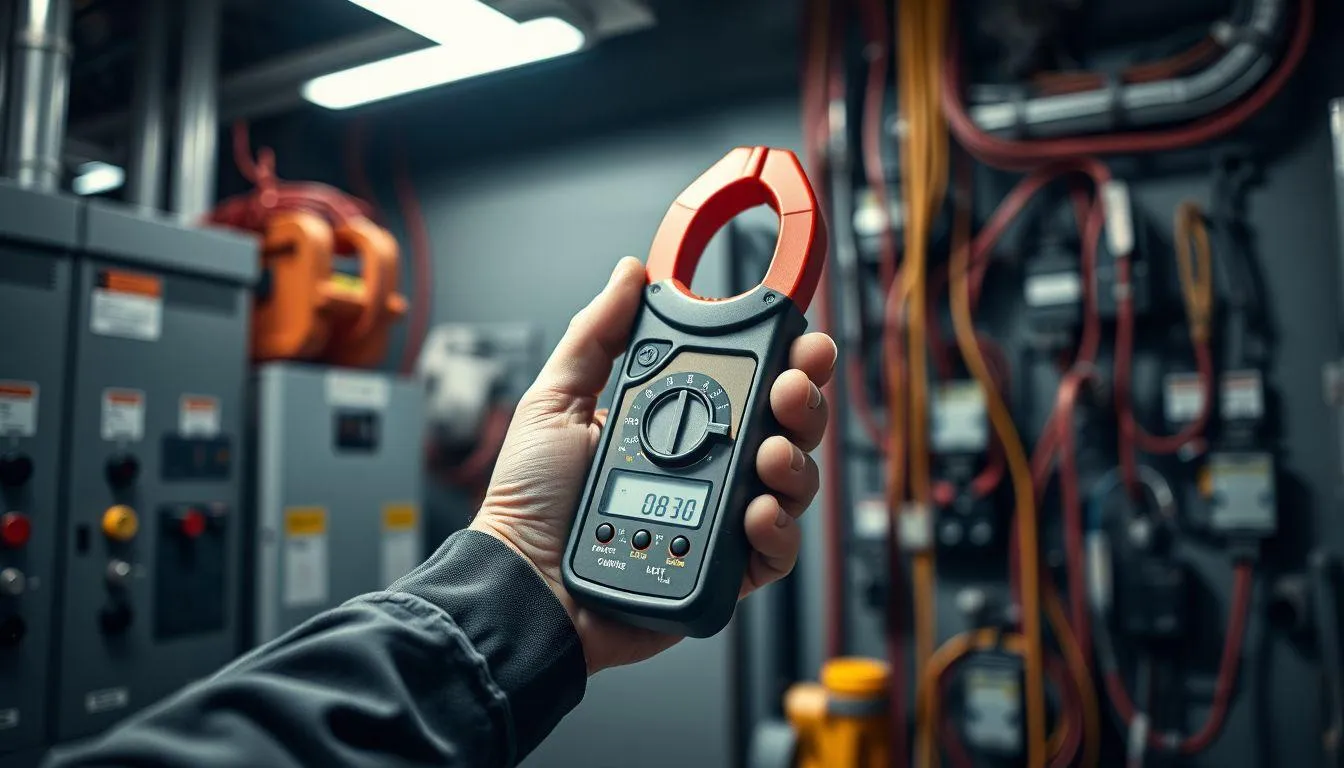

2. Persiapan Sebelum Menggunakan Tang Ampere

Sebelum melakukan pengukuran menggunakan tang ampere, ada beberapa persiapan penting yang harus dilakukan untuk memastikan keamanan dan akurasi hasil pengukuran. Persiapan yang matang akan meminimalkan risiko kesalahan dan kecelakaan kerja.

Langkah pertama adalah memastikan tang ampere sudah diatur ke jenis pengukuran yang benar sesuai kebutuhan, baik untuk pengukuran arus AC, arus DC, tegangan, resistansi, atau parameter listrik lainnya. Pemilihan mode yang tepat sangat krusial untuk mendapatkan hasil pengukuran yang akurat.

Melansir dari HIOKI, pahami terlebih dahulu apakah instalasi listrik yang akan diukur menggunakan arus AC atau DC. Mode AC pada tang ampere biasanya digunakan untuk kelistrikan rumah tangga, sedangkan mode DC diperuntukkan pada rangkaian baterai, solar panel, atau alat listrik khusus tertentu.

Jika tang ampere memiliki fitur pengaturan rentang atau range, mulailah dari nilai tertinggi untuk menghindari kerusakan akibat arus berlebih. Setelah aman, turunkan rentang secara bertahap untuk memperoleh hasil yang lebih presisi. Pada mode DC, lakukan penyesuaian ke nol dengan menekan tombol Zero atau REL agar hasil pengukuran benar-benar akurat dan meminimalkan efek gangguan lingkungan.

Pastikan juga untuk melepaskan probe uji dari tang ampere sebelum melakukan pengukuran arus menggunakan rahang penjepit. Jaga agar jari Anda tetap berada di belakang pengaman pada permukaan clamp meter untuk mencegah sengatan listrik atau cedera selama proses pengukuran.

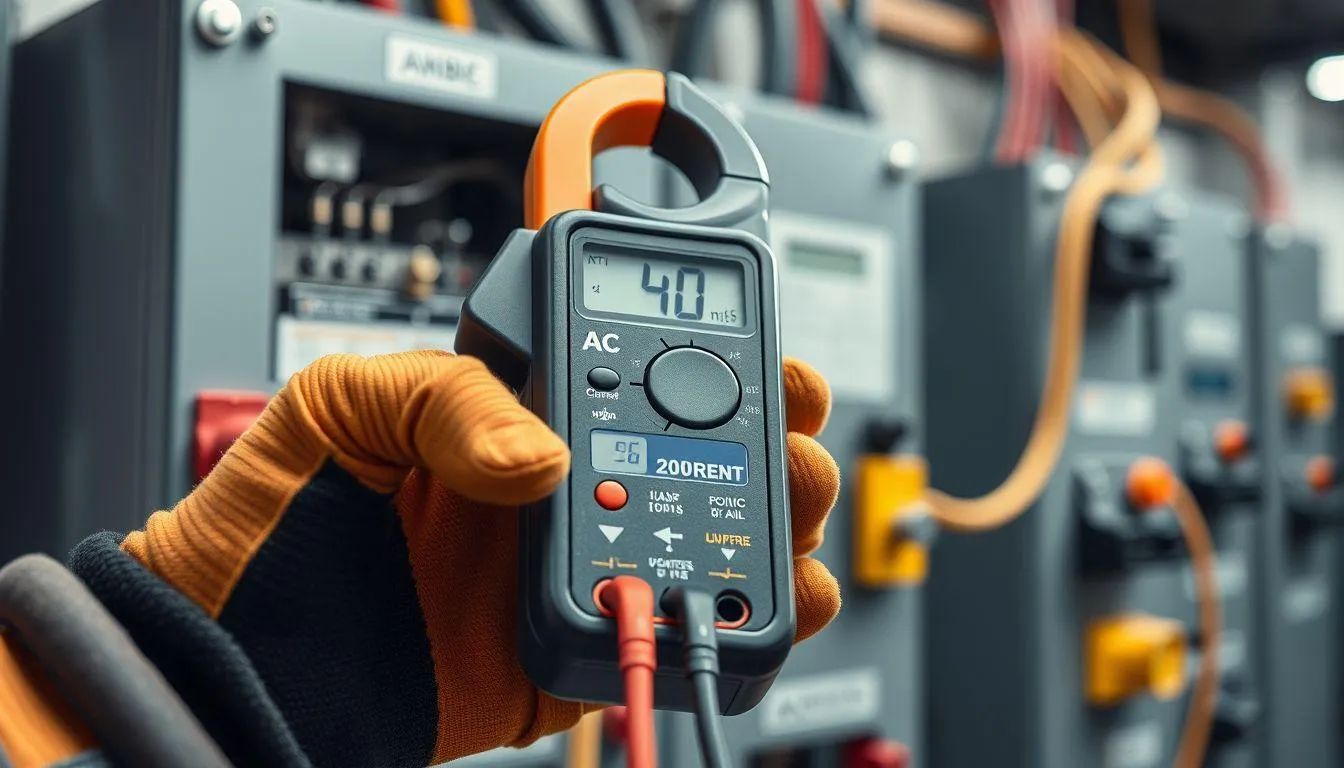

3. Langkah-Langkah Mengukur Arus Listrik AC

Mengukur arus listrik AC menggunakan tang ampere merupakan prosedur yang relatif sederhana namun memerlukan ketelitian. Berikut adalah langkah-langkah detail untuk melakukan pengukuran arus AC dengan benar dan aman.

1. Atur Sakelar ke Posisi Ampere AC - Putar atau setting sakelar clamp meter ke posisi ampere meter yang biasanya ditandai dengan huruf A dengan simbol gelombang sinus di atasnya. Pastikan ikon rahang penjepit muncul di layar yang menandakan pengukuran siap dilakukan.
2. Buka Rahang Penjepit - Tekan trigger atau tombol pembuka rahang yang biasanya terletak di bagian tengah atau samping tang ampere. Rahang penjepit akan terbuka dan siap untuk diposisikan pada kabel yang akan diukur.
3. Jepitkan pada Kabel Konduktor - Masukkan kabel konduktor yang dialiri arus listrik ke dalam rahang penjepit. Posisikan kabel tepat di tengah-tengah rahang menggunakan tanda bantu yang tersedia. Pastikan hanya satu kabel yang dijepit untuk mendapatkan pembacaan yang akurat.
4. Tutup Rahang dengan Rapat - Lepaskan trigger sehingga rahang penjepit menutup dengan rapat mengelilingi kabel. Pastikan tidak ada celah antara kedua sisi rahang agar medan magnet dapat terdeteksi dengan sempurna.
5. Baca Nilai di Layar - Tunggu beberapa saat hingga pembacaan stabil, kemudian baca nilai ampere yang tertera di layar clamp meter. Jika arus yang diukur kurang dari 0,5 Ampere, titik di tengah ikon rahang di layar akan berkedip, sedangkan jika lebih dari 0,5 Ampere, titik tersebut akan menyala terus.

Penting untuk diingat bahwa rahang penjepit tang ampere tidak boleh menyentuh kabel secara langsung atau menjepitnya terlalu keras. Cukup lingkarkan rahang dengan hati-hati pada kabel hingga mengelilinginya dengan sempurna untuk mendapatkan hasil pengukuran yang optimal.

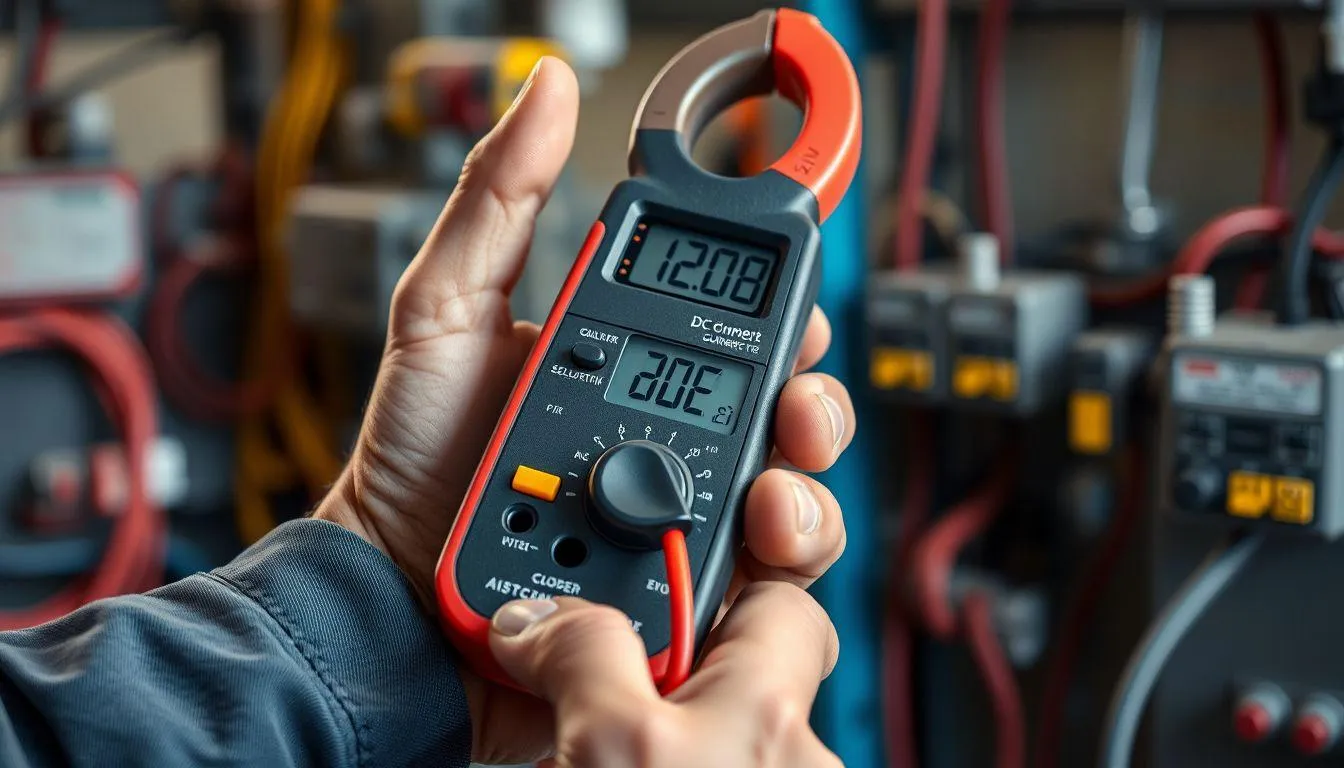

4. Teknik Mengukur Arus Listrik DC

Pengukuran arus DC menggunakan tang ampere memiliki beberapa perbedaan prosedur dibandingkan dengan pengukuran arus AC. Teknik yang tepat akan menghasilkan pembacaan yang lebih akurat dan konsisten.

1. Pilih Mode Arus DC - Putar sakelar tang ampere ke fungsi A DC. Pastikan simbol DC atau garis lurus muncul di layar untuk mengonfirmasi bahwa alat sudah dalam mode pengukuran arus DC.
2. Lakukan Zero Setting - Sebelum melakukan pengukuran, tunggu tampilan layar stabil, lalu tekan tombol Zero untuk menghapus offset DC dari hasil pengukuran. Pastikan rahang penjepit tertutup rapat dan tidak ada konduktor di dalamnya saat menekan tombol Zero.
3. Tentukan Polaritas Arus - Dalam pengukuran arus DC, arah aliran arus sangat penting. Pembacaan akan menunjukkan kutub positif saat arus mengalir dari sumber menuju beban. Perhatikan tanda panah pada rahang penjepit yang menunjukkan arah aliran arus positif.
4. Posisikan Rahang pada Kabel - Buka rahang penjepit dan masukkan kabel konduktor dengan memperhatikan arah aliran arus. Tutup rahang dengan rapat dan posisikan kabel di tengah-tengah rahang untuk hasil optimal.
5. Baca dan Catat Hasil - Nilai yang muncul di layar menunjukkan besaran arus DC dalam satuan Ampere. Jika nilai menunjukkan angka negatif, berarti arah aliran arus berlawanan dengan arah panah pada rahang penjepit.

Fungsi Zero pada tang ampere sangat penting untuk pengukuran arus DC karena dapat menghilangkan pengaruh medan magnet lingkungan yang dapat mempengaruhi akurasi pembacaan. Selalu lakukan zero setting setiap kali akan melakukan pengukuran arus DC untuk hasil yang paling akurat.

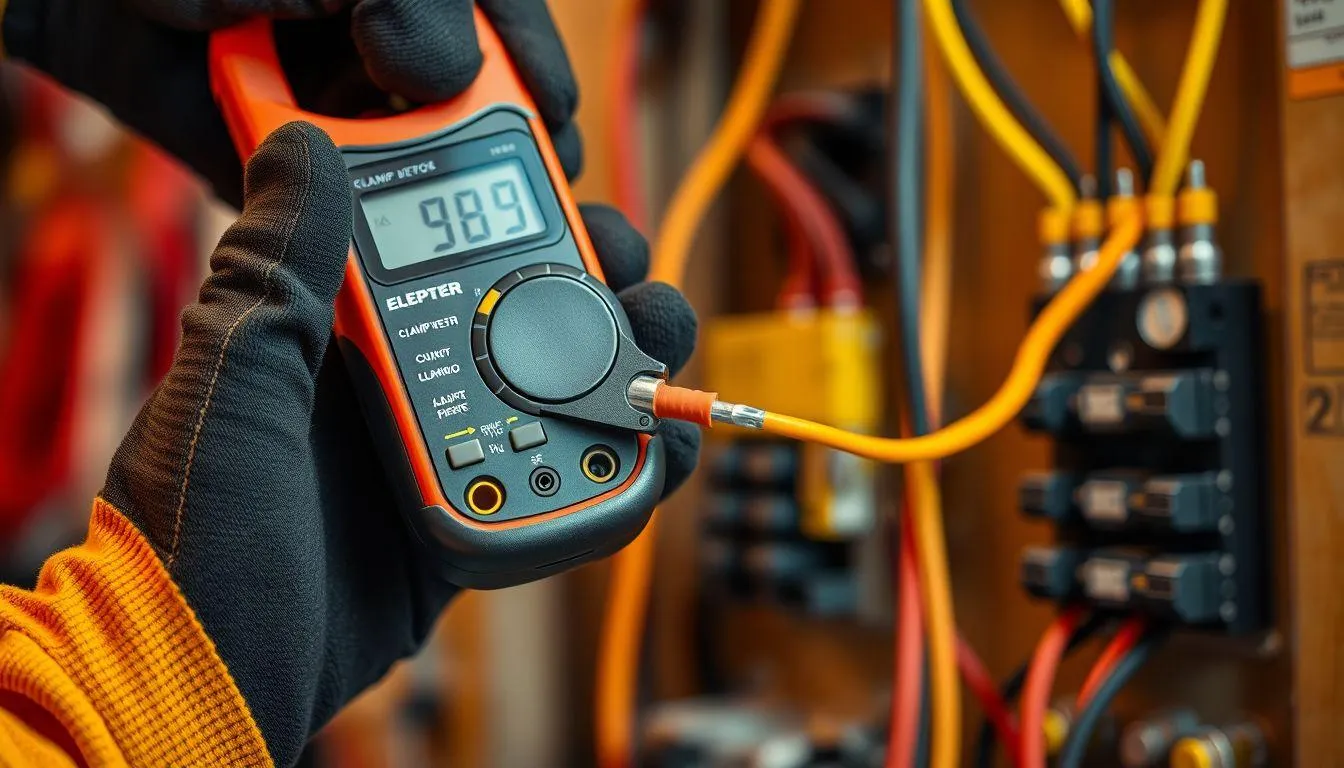

5. Teknik Pengukuran untuk Hasil Maksimal

Letak dan posisi kabel saat dijepit pada rahang tang ampere menjadi faktor utama yang mempengaruhi akurasi pembacaan alat. Memahami teknik pengukuran yang tepat akan membantu Anda mendapatkan hasil yang lebih presisi dan konsisten.

Pengukuran Beban Arus di Satu Jalur Kabel - Untuk mengukur arus beban pada instalasi listrik, jepit hanya salah satu kabel, biasanya kabel fasa atau netral. Teknik ini memastikan arus yang diukur benar-benar berasal dari satu jalur kabel saja. Jika dua kabel seperti fasa dan netral dijepit bersamaan, hasil pembacaan justru bisa menunjukkan angka nol karena arus pada kedua kabel saling mengimbangi dan membatalkan medan magnetnya.

Deteksi Arus Bocor dengan Menjepit Semua Kabel - Bila ingin mengecek ada tidaknya arus bocor pada instalasi listrik, jepit semua kabel bersamaan termasuk fasa dan netral. Jika pembacaan arus mendekati nol, berarti tidak terjadi kebocoran arus. Sebaliknya, jika masih ada pembacaan arus yang signifikan, patut dicurigai adanya kebocoran arus ke tanah atau ground. Anda juga dapat menjepit kabel ground khusus untuk mengetahui besaran arus yang mengalir di jalur pembumian.

Posisi Kabel di Tengah Rahang - Selalu posisikan kabel yang akan diukur tepat di tengah-tengah rahang penjepit menggunakan tanda bantu yang biasanya tersedia pada rahang. Posisi yang tepat akan memastikan medan magnet terdeteksi secara optimal oleh sensor di dalam tang ampere, sehingga hasil pengukuran lebih akurat.

Isolasi Kabel yang Diukur - Saat mengukur arus, penting untuk mengisolasi kabel yang akan diukur agar hasilnya tidak terpengaruh oleh kabel lain di sekitarnya. Pastikan hanya satu konduktor yang berada di dalam rahang penjepit untuk mendapatkan pembacaan yang benar-benar mewakili arus pada kabel tersebut.

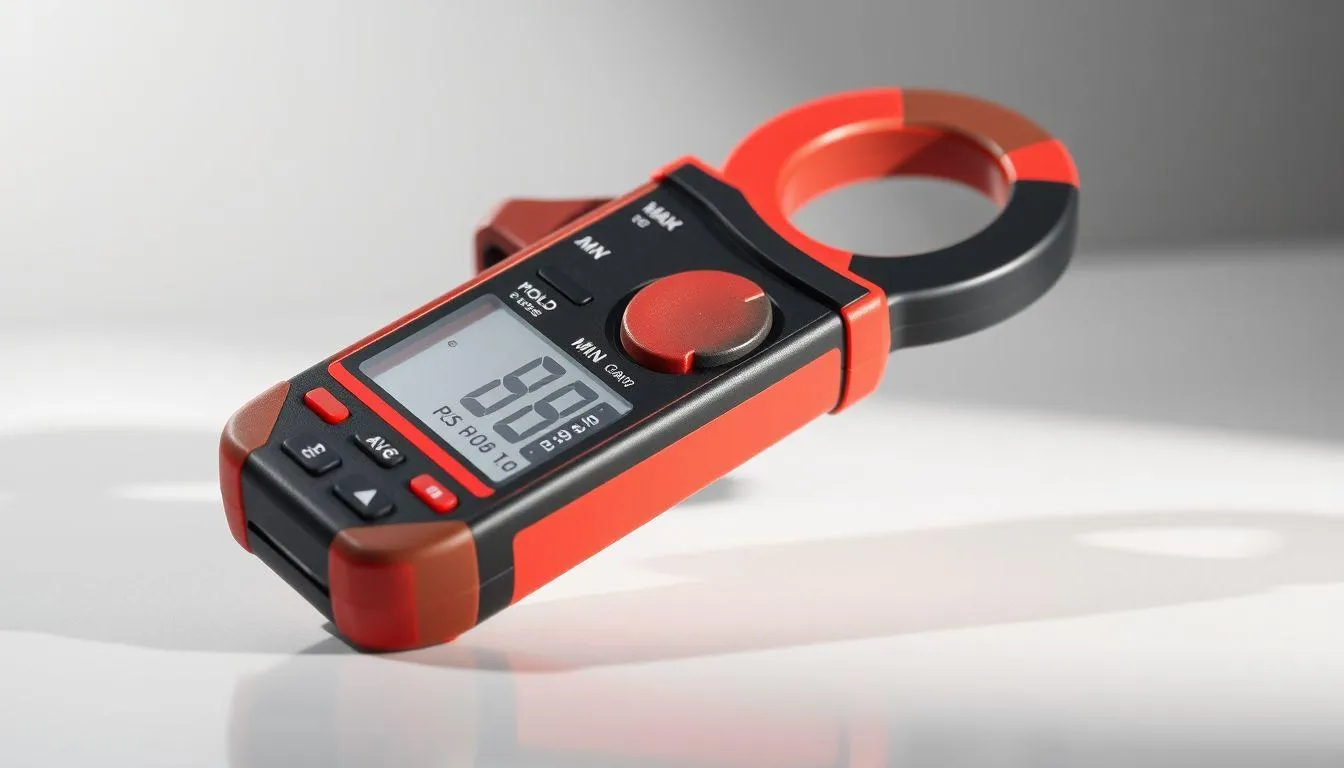

6. Fitur Tambahan dan Fungsi Lanjutan Tang Ampere

Tang ampere modern dilengkapi dengan berbagai fitur tambahan yang memperluas kemampuan pengukuran dan meningkatkan kenyamanan penggunaan. Memahami fitur-fitur ini akan memaksimalkan fungsi alat dan efisiensi kerja Anda.

Fungsi Hold - Fitur ini memungkinkan pengguna untuk menahan nilai yang terukur di layar dengan menekan tombol HOLD. Terdapat dua mode yaitu Manual Hold yang menahan nilai saat tombol ditekan, dan Auto Hold yang secara otomatis menahan nilai setelah pembacaan stabil. Fungsi Auto Hold sangat berguna ketika melakukan serangkaian pengukuran dan perlu mencatat hasilnya satu per satu.

Pengukuran MAX/MIN/AVG - Fungsi ini merekam nilai maksimum, minimum, dan rata-rata untuk interval nilai terukur yang ditampilkan. Sangat berguna untuk memantau fluktuasi arus atau tegangan dalam periode waktu tertentu dan mengidentifikasi pola konsumsi listrik.

Fungsi Inrush Current - Fitur khusus untuk mengukur arus lonjakan sesaat yang terjadi saat motor atau beban listrik dinyalakan. Tang ampere akan menangkap nilai puncak dan nilai RMS dari arus start yang biasanya jauh lebih tinggi dari arus operasional normal.

Fungsi Filter - Filter dapat diterapkan berdasarkan frekuensi cutoff tertentu, biasanya 100 Hz. Fungsi ini berguna ketika ingin mengukur nilai arus di dekat frekuensi catu daya tanpa terpengaruh oleh noise atau gangguan elektromagnetik lainnya, sehingga hasil pengukuran lebih stabil dan akurat.

Pengukuran Tegangan, Resistansi, dan Parameter Lain - Dengan menggunakan probe yang dihubungkan ke port yang sesuai, tang ampere dapat mengukur tegangan AC dan DC, resistansi, kontinuitas, kapasitansi, bahkan suhu pada model tertentu. Untuk pengukuran tegangan, tempelkan ujung probe pada titik pengujian dengan menghubungkan satu probe pada kabel fasa dan satu lagi pada kabel netral atau ground.

7. FAQ (Pertanyaan yang Sering Diajukan)

Apakah tang ampere bisa mengukur arus DC dan AC?

Ya, sebagian besar tang ampere modern dapat mengukur baik arus AC maupun DC. Namun, pastikan untuk memilih mode yang sesuai pada sakelar alat sebelum melakukan pengukuran. Untuk arus DC, lakukan zero setting terlebih dahulu agar hasil lebih akurat.

Mengapa hasil pengukuran tang ampere menunjukkan angka nol padahal ada arus listrik?

Hal ini biasanya terjadi karena Anda menjepit dua kabel sekaligus (fasa dan netral) yang memiliki arus berlawanan arah sehingga saling membatalkan. Untuk mengukur arus beban, jepit hanya satu kabel saja, baik fasa atau netral.

Apakah tang ampere harus menyentuh kabel secara langsung?

Tidak, tang ampere bekerja berdasarkan prinsip induksi magnetik sehingga tidak perlu kontak langsung dengan konduktor. Cukup lingkarkan rahang penjepit pada kabel yang masih terbungkus isolasi, dan alat akan mendeteksi medan magnet yang dihasilkan oleh arus listrik.

Bagaimana cara mendeteksi arus bocor menggunakan tang ampere?

Untuk mendeteksi arus bocor, jepit semua kabel dalam satu rangkaian secara bersamaan termasuk fasa dan netral. Jika pembacaan mendekati nol, tidak ada kebocoran. Jika masih ada pembacaan arus yang signifikan, kemungkinan terjadi kebocoran ke ground.

Apakah perlu melakukan kalibrasi tang ampere secara berkala?

Ya, kalibrasi berkala sangat penting untuk menjaga akurasi dan masa pakai tang ampere. Lakukan kalibrasi sesuai rekomendasi pabrikan, biasanya setiap 6-12 bulan sekali atau setelah penggunaan intensif, dan simpan alat di tempat yang kering dan aman.

Apa perbedaan tang ampere dengan multimeter biasa?

Perbedaan utama terletak pada cara pengukuran arus. Tang ampere menggunakan rahang penjepit untuk mengukur arus tanpa memutus rangkaian, sedangkan multimeter biasa harus dihubungkan secara seri dengan rangkaian. Tang ampere lebih praktis dan aman untuk mengukur arus tinggi.

Berapa batas maksimal arus yang bisa diukur tang ampere?

Batas maksimal tergantung pada spesifikasi model tang ampere yang digunakan. Tang ampere standar biasanya dapat mengukur hingga 400-600 Ampere, sedangkan model profesional dengan fitur iFlex dapat mengukur hingga 2500 Ampere atau lebih. Selalu periksa spesifikasi alat sebelum digunakan dan jangan pernah melebihi batas pengukuran maksimum.
