Cara Membuat Alarm Motor Menggunakan Relay

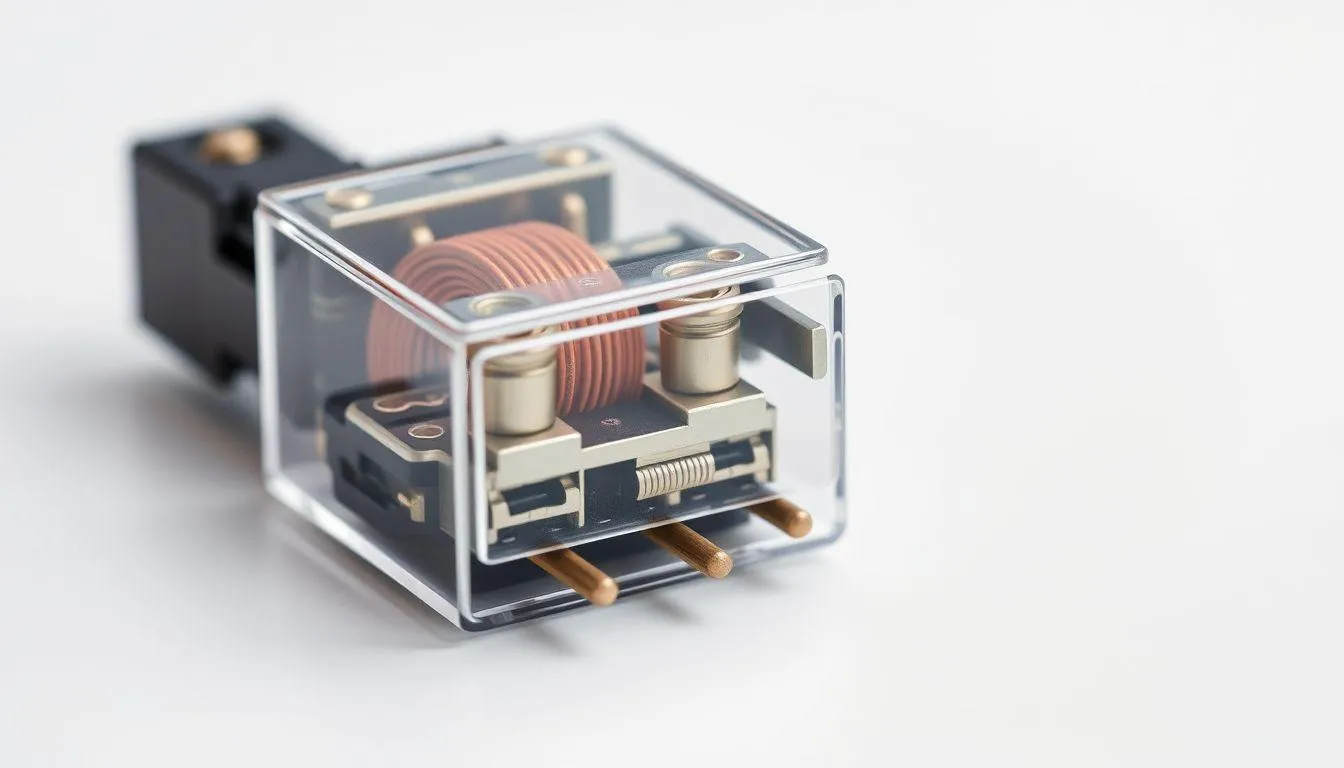

1. Pengertian Relay dan Fungsinya pada Sistem Alarm Motor

Relay merupakan komponen elektronik yang berfungsi sebagai saklar elektromagnetik untuk mengendalikan aliran listrik dengan arus yang lebih besar menggunakan arus kontrol yang lebih kecil. Dalam konteks alarm motor, relay berperan sebagai pengendali utama yang menghubungkan sistem keamanan dengan klakson kendaraan.

Prinsip kerja relay didasarkan pada elektromagnetik dimana ketika kumparan relay dialiri arus listrik, akan terbentuk medan magnet yang menarik kontak mekanis untuk menutup atau membuka sirkuit. Komponen ini sangat ideal untuk sistem alarm karena dapat mengontrol beban listrik besar seperti klakson dengan menggunakan saklar kecil sebagai pemicu.

Mengutip dari RS Components, relay memiliki beberapa pin dengan fungsi spesifik yang biasanya diberi nomor pada casing relay. Pin 85 dan 86 terhubung ke kumparan elektromagnet, pin 30 sebagai terminal input daya utama, dan pin 87 sebagai terminal output daya untuk perangkat yang dikendalikan.

Untuk sistem alarm motor, relay 4 kaki menjadi pilihan paling umum karena kesederhanaan dan efektivitasnya. Relay jenis ini memiliki empat terminal yang cukup untuk membuat rangkaian alarm sederhana namun handal dalam mengamankan sepeda motor dari pencurian.

2. Komponen dan Peralatan yang Diperlukan

Sebelum memulai proses pemasangan, persiapkan semua komponen dan peralatan yang diperlukan agar proses berjalan lancar tanpa hambatan.

Berikut adalah daftar lengkap komponen dan peralatan untuk membuat alarm motor menggunakan relay:

1. Relay 4 Kaki - Komponen utama yang berfungsi sebagai saklar elektromagnetik untuk mengaktifkan klakson. Pilih relay dengan spesifikasi 12V DC yang sesuai dengan sistem kelistrikan motor.
2. Soket Relay - Digunakan untuk memudahkan pemasangan dan pelepasan relay tanpa harus menyolder langsung ke kabel. Soket juga membuat perawatan lebih praktis.
3. Saklar On-Off - Berfungsi sebagai pengendali manual untuk mengaktifkan atau menonaktifkan sistem alarm. Pilih saklar dengan 3 kaki untuk fleksibilitas pemasangan.
4. Kabel Listrik - Siapkan kabel dengan berbagai warna untuk memudahkan identifikasi fungsi. Gunakan kabel dengan diameter minimal 0,5mm untuk menghindari panas berlebih.
5. Solder dan Timah - Diperlukan untuk menyambung kabel dengan kuat dan permanen agar koneksi tidak mudah lepas.
6. Tang Potong dan Tang Crimping - Untuk memotong kabel dan memasang terminal kabel dengan rapi.
7. Isolasi Kabel dan Lakban - Untuk melindungi sambungan kabel dari korsleting dan kelembaban.
8. Multimeter atau Avometer - Alat ukur untuk memastikan tegangan dan kontinuitas rangkaian sebelum sistem diaktifkan.

Pastikan semua komponen dalam kondisi baik dan sesuai spesifikasi. Komponen berkualitas rendah dapat menyebabkan sistem tidak berfungsi optimal atau bahkan merusak kelistrikan motor.

3. Langkah-Langkah Membuat Alarm Motor Menggunakan Relay

Proses pemasangan alarm motor memerlukan ketelitian dan pemahaman tentang sistem kelistrikan kendaraan. Ikuti setiap langkah dengan cermat untuk hasil yang optimal.

Berikut adalah tahapan lengkap cara membuat alarm motor menggunakan relay:

1. Persiapan Awal dan Keamanan - Matikan kontak motor dan lepaskan kabel negatif aki untuk menghindari korsleting selama proses pemasangan. Siapkan area kerja yang cukup terang dan pastikan semua peralatan dalam jangkauan.
2. Identifikasi Kabel CDI - Temukan kabel negatif CDI pada motor yang biasanya berwarna hitam atau hijau. Kabel ini akan dipotong dan dihubungkan melalui saklar alarm untuk memutus sistem pengapian ketika alarm aktif.
3. Memotong Kabel Negatif CDI - Gunakan tang potong untuk memotong kabel negatif CDI dengan hati-hati. Pastikan potongan bersih dan sisakan panjang yang cukup untuk disambung ke saklar.
4. Memasang Saklar Alarm - Pilih lokasi pemasangan saklar yang tersembunyi namun mudah dijangkau pemilik. Hubungkan kabel CDI yang menuju ke unit CDI pada kaki nomor 1 saklar (bagian pinggir). Kabel potongan CDI yang menuju bodi motor dipasang pada kaki nomor 2 (bagian tengah). Kaki nomor 3 akan dihubungkan ke relay untuk mengaktifkan klakson.
5. Memasang Relay pada Soket - Pasang relay 4 kaki pada soketnya dengan memperhatikan posisi pin yang benar. Hubungkan kabel dari kaki nomor 3 saklar ke pin 86 pada relay.
6. Menghubungkan Kabel Klakson - Sambungkan pin 86 relay dengan kabel negatif klakson yang berwarna hijau. Hubungkan pin 30 dan pin 85 menjadi satu, kemudian sambungkan ke kabel positif klakson berwarna oranye.
7. Koneksi ke Aki - Hubungkan kabel merah dari soket relay (pin 87) langsung ke terminal positif aki. Koneksi ini memberikan daya untuk mengaktifkan klakson ketika alarm berbunyi.
8. Pengujian Sistem - Sebelum merakit kembali semua komponen, lakukan pengujian dengan menghubungkan kembali aki. Aktifkan saklar alarm dan coba gerakkan motor untuk memastikan klakson berbunyi.
9. Penataan dan Pengamanan Kabel - Rapikan semua kabel dengan cable tie dan pastikan tidak ada kabel yang terjepit atau terkena panas mesin. Beri isolasi tambahan pada setiap sambungan untuk perlindungan maksimal.

Menurut data dari Badan Pusat Statistik, jumlah sepeda motor di Indonesia pada tahun 2020 mencapai 136.137.451 unit, yang menunjukkan pentingnya sistem keamanan kendaraan mengingat tingginya angka kepemilikan motor di Indonesia.

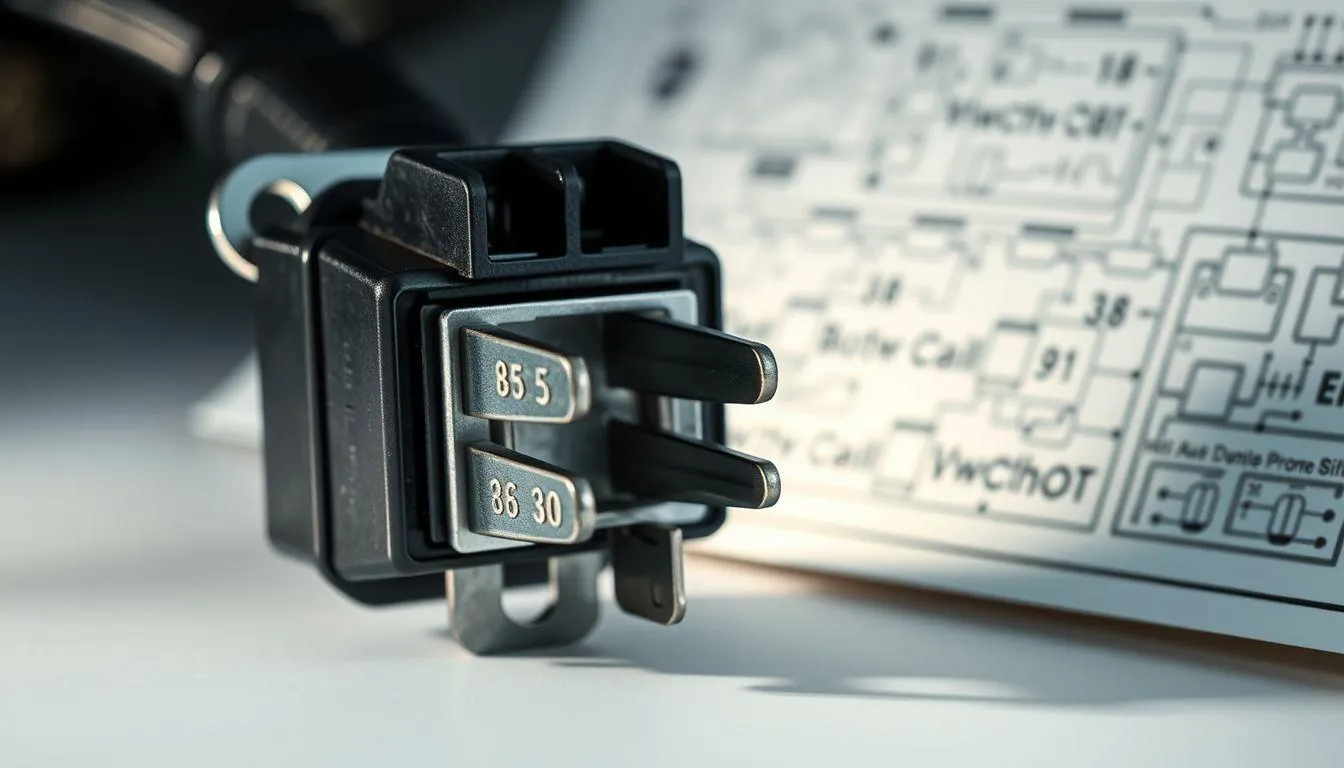

4. Diagram Skema dan Fungsi Setiap Pin Relay

Memahami diagram skema relay sangat penting untuk keberhasilan pemasangan sistem alarm. Setiap pin pada relay memiliki fungsi spesifik yang harus dipahami dengan baik.

Relay 4 kaki yang digunakan untuk alarm motor memiliki konfigurasi pin standar dengan nomor 85, 86, 30, dan 87. Pin 85 dan 86 merupakan terminal kumparan elektromagnet yang mengaktifkan relay ketika dialiri arus listrik. Kedua pin ini terhubung ke saklar alarm dan kabel negatif klakson untuk membentuk sirkuit kontrol.

Pin 30 berfungsi sebagai terminal input daya utama yang terhubung ke kabel positif klakson. Ketika relay aktif, pin ini akan menghubungkan daya ke pin 87. Sementara pin 87 adalah terminal output yang terhubung langsung ke aki motor untuk memberikan daya penuh kepada klakson saat alarm berbunyi.

Cara kerja rangkaian ini cukup sederhana namun efektif. Ketika saklar alarm dalam posisi aktif dan terjadi gangguan pada motor seperti getaran atau percobaan menghidupkan mesin, sirkuit CDI akan terputus dan secara bersamaan mengalirkan arus ke kumparan relay. Medan magnet yang terbentuk akan menarik kontak mekanis sehingga pin 30 dan 87 terhubung, mengaktifkan klakson dengan daya penuh dari aki.

Pemahaman yang baik tentang fungsi setiap pin akan memudahkan troubleshooting jika sistem tidak berfungsi dengan baik. Gunakan multimeter untuk memastikan setiap koneksi memiliki kontinuitas yang baik dan tegangan yang sesuai.

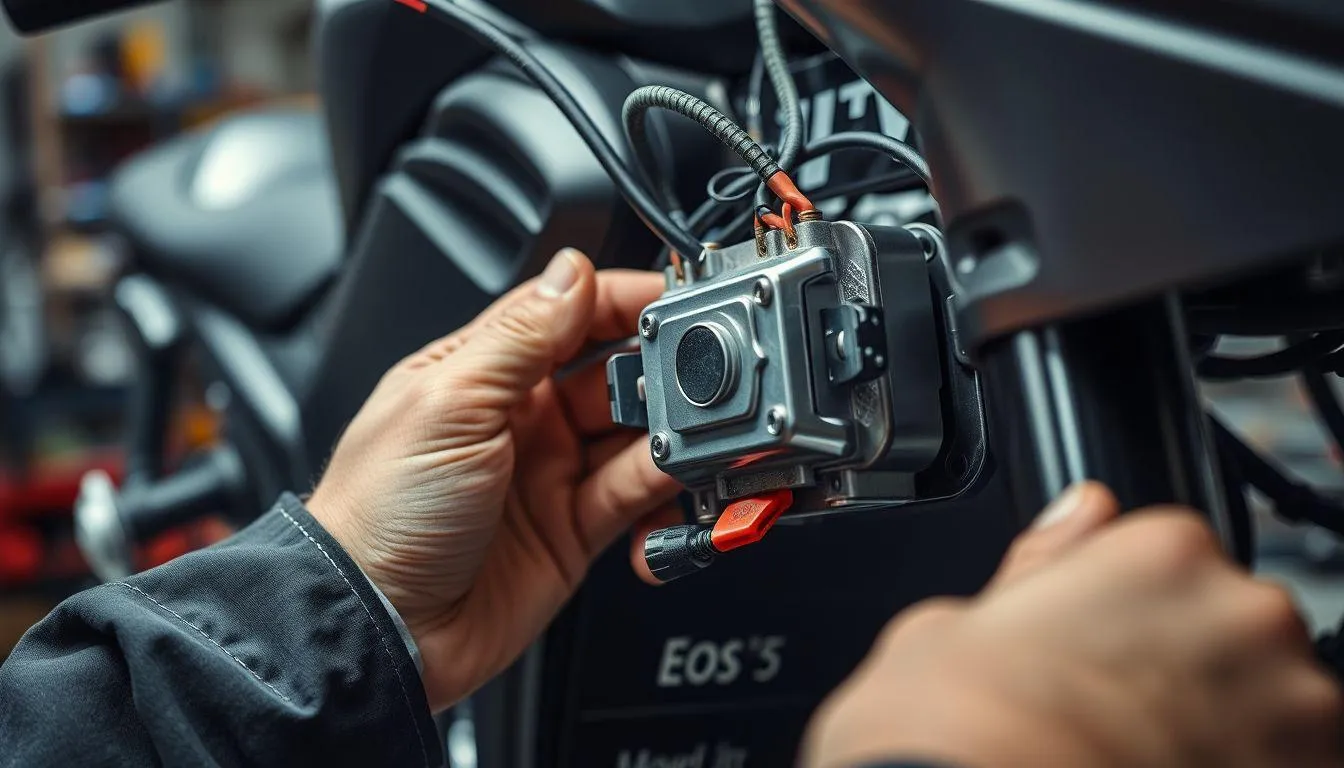

5. Tips Keamanan dan Pemeliharaan Sistem Alarm

Setelah berhasil memasang alarm motor menggunakan relay, penting untuk memperhatikan aspek keamanan dan pemeliharaan agar sistem berfungsi optimal dalam jangka panjang.

Berikut adalah tips penting untuk keamanan dan pemeliharaan sistem alarm motor:

1. Pemilihan Lokasi Saklar yang Strategis - Pasang saklar pada lokasi yang sulit dijangkau orang lain namun mudah bagi pemilik. Hindari lokasi yang terlalu terlihat atau mudah ditebak seperti di bawah jok atau dekat kunci kontak.
2. Perlindungan dari Kelembaban - Bungkus semua sambungan kabel dan komponen elektronik dengan isolasi tahan air. Kelembaban dapat menyebabkan korosi dan mengganggu fungsi relay.
3. Pemeriksaan Rutin - Lakukan pengecekan sistem alarm minimal sebulan sekali untuk memastikan semua komponen berfungsi dengan baik. Periksa kondisi kabel, sambungan, dan respons klakson.
4. Penggunaan Kabel Berkualitas - Gunakan kabel dengan ukuran yang sesuai untuk menghindari panas berlebih. Kabel yang terlalu kecil dapat meleleh dan menyebabkan korsleting.
5. Backup Sistem Keamanan - Jangan hanya mengandalkan alarm sebagai satu-satunya pengaman. Kombinasikan dengan kunci stang, gembok cakram, atau sistem GPS tracker untuk keamanan berlapis.
6. Edukasi Pengguna Lain - Jika motor digunakan oleh anggota keluarga lain, pastikan mereka memahami cara mengoperasikan saklar alarm dengan benar untuk menghindari kesalahan yang dapat merusak sistem.
7. Dokumentasi Instalasi - Buat catatan atau foto diagram pemasangan untuk memudahkan perbaikan di kemudian hari jika terjadi masalah.

Sistem alarm yang terawat dengan baik dapat bertahan hingga bertahun-tahun tanpa masalah. Investasi waktu untuk pemeliharaan rutin akan menghemat biaya perbaikan yang lebih besar di masa depan.

6. Troubleshooting Masalah Umum pada Alarm Motor

Meskipun pemasangan dilakukan dengan benar, terkadang muncul masalah pada sistem alarm motor. Mengetahui cara mengatasi masalah umum akan sangat membantu.

Masalah pertama yang sering terjadi adalah klakson tidak berbunyi saat alarm diaktifkan. Penyebab utamanya biasanya adalah koneksi kabel yang longgar atau relay yang rusak. Periksa semua sambungan kabel dengan multimeter untuk memastikan ada kontinuitas. Jika relay rusak, ganti dengan yang baru karena komponen ini relatif murah dan mudah didapat.

Masalah kedua adalah alarm berbunyi terus menerus tanpa henti. Hal ini biasanya disebabkan oleh saklar yang macet dalam posisi aktif atau kontak relay yang lengket. Matikan saklar alarm dan periksa kondisi fisik saklar. Jika relay yang bermasalah, ketuk perlahan casing relay atau ganti dengan yang baru.

Masalah ketiga adalah motor tidak bisa dihidupkan meskipun alarm sudah dimatikan. Ini mengindikasikan masalah pada koneksi kabel CDI. Periksa sambungan pada saklar alarm dan pastikan kabel CDI terhubung dengan baik pada posisi saklar off. Jika perlu, bypass sementara sistem alarm untuk menghidupkan motor dalam kondisi darurat.

Masalah keempat adalah sistem alarm bekerja tidak konsisten, kadang berfungsi kadang tidak. Penyebabnya bisa jadi korosi pada terminal kabel atau koneksi yang tidak sempurna. Bersihkan semua terminal dengan amplas halus dan pastikan sambungan disolder dengan baik, bukan hanya dililit.

7. FAQ (Pertanyaan yang Sering Diajukan)

Apakah membuat alarm motor menggunakan relay bisa merusak sistem kelistrikan motor?

Tidak, jika pemasangan dilakukan dengan benar sesuai prosedur. Relay justru melindungi sistem kelistrikan karena berfungsi sebagai isolator antara sirkuit kontrol dan beban besar. Pastikan menggunakan relay dengan spesifikasi yang sesuai dan semua sambungan terisolasi dengan baik untuk menghindari korsleting.

Berapa biaya yang diperlukan untuk membuat alarm motor menggunakan relay?

Biaya pembuatan alarm motor dengan relay sangat terjangkau, berkisar antara Rp 30.000 hingga Rp 50.000 untuk semua komponen. Biaya ini jauh lebih murah dibandingkan memasang di bengkel yang bisa mencapai Rp 150.000 hingga Rp 300.000 termasuk jasa pemasangan.

Apakah alarm motor dengan relay efektif mencegah pencurian?

Alarm motor dengan relay cukup efektif sebagai pencegah awal karena menimbulkan suara keras yang menarik perhatian. Namun untuk keamanan maksimal, sebaiknya dikombinasikan dengan sistem keamanan lain seperti kunci stang, gembok cakram, atau GPS tracker karena pencuri profesional mungkin sudah mengetahui cara menonaktifkan alarm sederhana.

Berapa lama waktu yang dibutuhkan untuk memasang alarm motor menggunakan relay?

Untuk pemula yang teliti, proses pemasangan membutuhkan waktu sekitar 1-2 jam termasuk persiapan dan pengujian. Bagi yang sudah berpengalaman, pemasangan bisa diselesaikan dalam 30-45 menit. Jangan terburu-buru dalam proses pemasangan untuk menghindari kesalahan yang dapat merusak sistem kelistrikan motor.

Apakah semua jenis motor bisa dipasang alarm menggunakan relay?

Ya, hampir semua jenis sepeda motor baik matic maupun manual bisa dipasang sistem alarm dengan relay. Prinsip kerjanya sama karena semua motor memiliki sistem CDI dan klakson. Yang perlu diperhatikan adalah identifikasi warna kabel yang mungkin berbeda antar merek dan tipe motor.

Bagaimana cara merawat sistem alarm motor agar awet?

Perawatan sistem alarm motor cukup sederhana. Lakukan pengecekan rutin sebulan sekali untuk memastikan semua koneksi masih kencang dan tidak ada korosi. Lindungi komponen dari air dan kelembaban dengan isolasi yang baik. Uji fungsi alarm secara berkala dan ganti relay jika sudah menunjukkan tanda-tanda kerusakan seperti respons yang lambat atau bunyi klik yang tidak normal.

Apakah ada risiko baterai motor cepat habis karena sistem alarm?

Tidak, sistem alarm dengan relay tidak menguras baterai motor karena hanya aktif ketika saklar dinyalakan dan ada gangguan. Konsumsi daya relay sangat kecil pada kondisi standby. Yang perlu diperhatikan adalah pastikan tidak ada kebocoran arus pada sambungan kabel yang dapat menguras baterai secara perlahan meskipun motor tidak digunakan.
