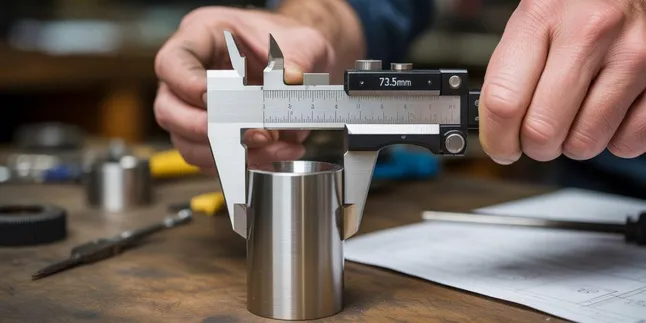

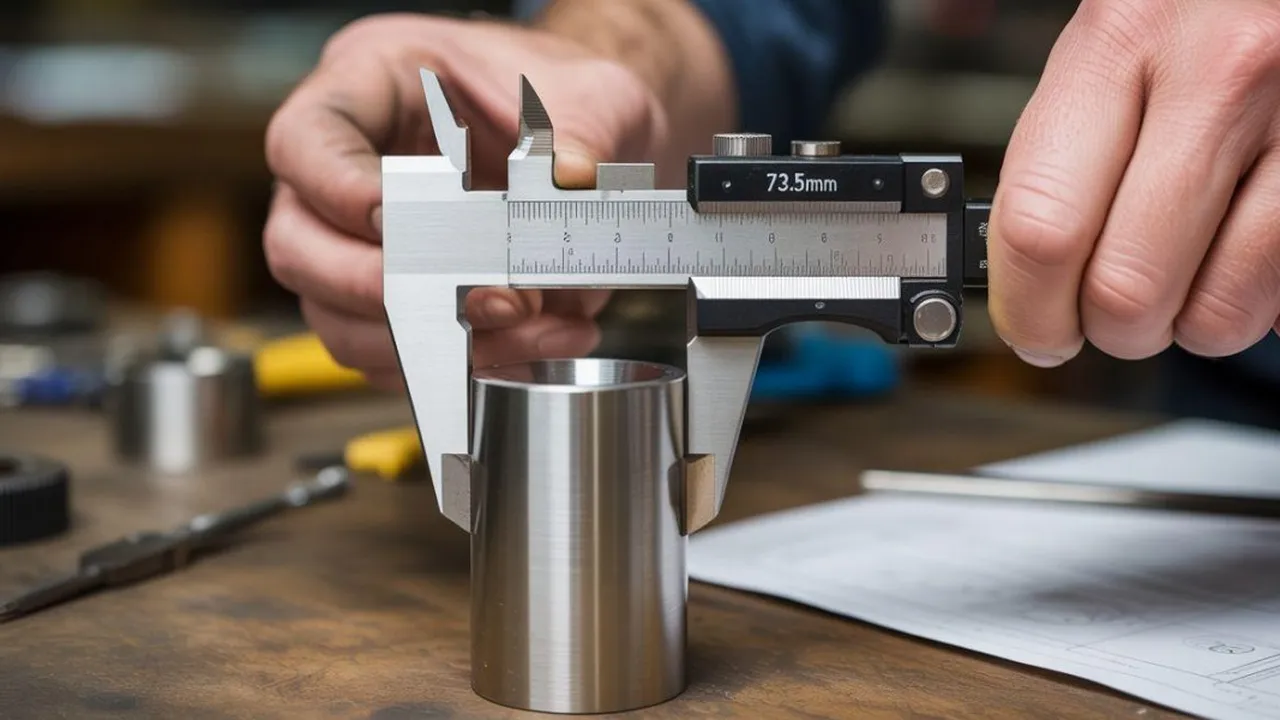

Cara Menggunakan Vernier Caliper: Panduan Lengkap untuk Pengukuran Akurat

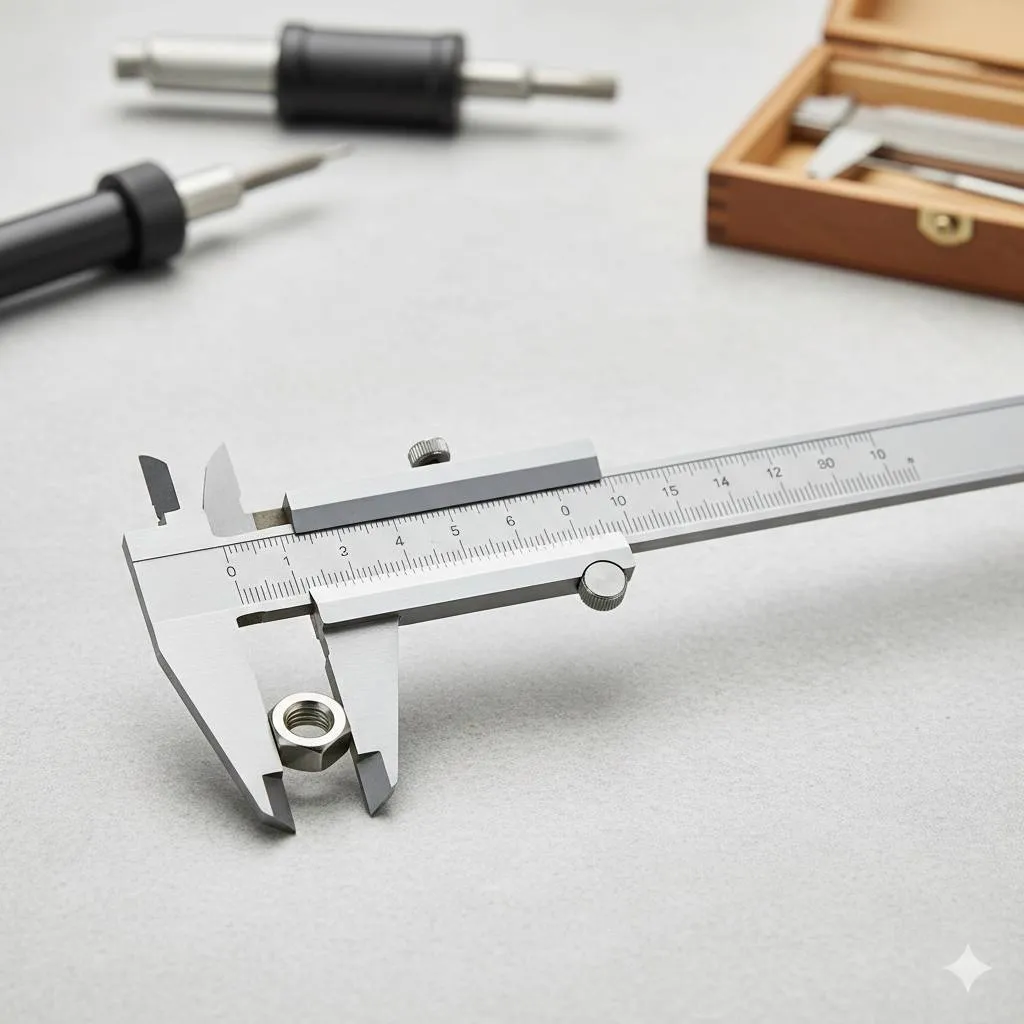

1. Pengertian dan Fungsi Vernier Caliper

Vernier caliper adalah alat ukur mekanik yang memberikan akurasi tinggi dalam pengukuran dimensi benda kerja. Alat ini pertama kali ditemukan oleh Pierre Vernier, seorang ilmuwan dan pejabat pemerintahan Prancis pada tahun 1631. Vernier berhasil menciptakan alat ukur panjang yang memberikan hasil akurat dan mempublikasikannya dengan nama Vernier Calipers, yang kemudian dikenal sebagai jangka sorong.

Cara menggunakan vernier caliper melibatkan pemahaman tentang fungsi-fungsi utamanya. Alat ini memiliki lima fungsi pengukuran utama yang sangat membantu dalam berbagai aplikasi teknik. Pertama, mengukur ketebalan suatu benda dengan ketelitian yang dapat disesuaikan dengan skala nonius. Kedua, mengukur diameter luar benda berbentuk silinder dan pejal menggunakan rahang bawah.

Fungsi ketiga adalah mengukur diameter dalam benda silinder berongga menggunakan rahang atas yang berukuran lebih kecil. Keempat, mengukur kedalaman lubang atau celah menggunakan tangkai ukur bagian bawah atau depth rod. Fungsi kelima adalah mengukur panjang dan lebar benda dengan akurasi yang jauh lebih tinggi dibandingkan penggaris biasa.

Melansir dari Britannica, vernier caliper menjadi standar alat ukur di berbagai industri karena kemampuannya memberikan hasil pengukuran yang konsisten dan dapat diandalkan. Presisi pengukuran dimulai dari teknik yang tepat, dan jangka sorong menyediakan mekanisme yang memungkinkan pengukuran titik-titik tetap dengan akurat, mengurangi kesalahan paralaks yang sering terjadi pada pembacaan penggaris konvensional.

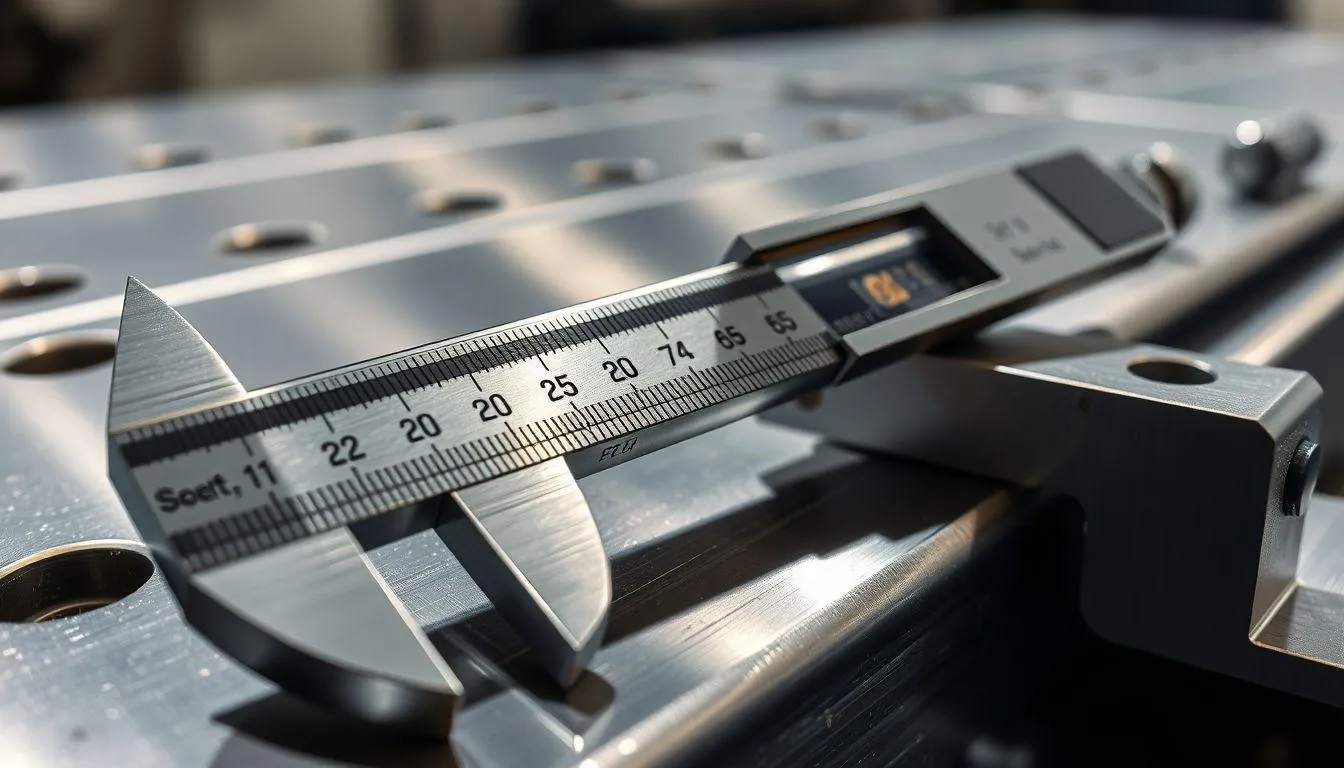

2. Bagian-Bagian Vernier Caliper dan Fungsinya

Memahami bagian-bagian vernier caliper merupakan langkah awal yang penting sebelum mempelajari cara menggunakan vernier caliper dengan benar. Secara garis besar, alat ini terdiri dari dua komponen utama yaitu rahang tetap dan rahang geser, yang masing-masing memiliki fungsi spesifik dalam proses pengukuran.

Rahang dalam atau upper jaws terdiri dari rahang geser dan rahang tetap berukuran kecil. Bagian ini dirancang khusus untuk mengukur diameter dalam suatu benda, seperti diameter lubang atau celah. Ukurannya yang kecil memungkinkan pengukuran bagian dalam objek dengan lebih praktis dan akurat, terutama untuk lubang atau celah yang sempit.

Rahang luar atau lower jaws merupakan bagian yang terdiri dari rahang geser dan rahang tetap berukuran lebih besar. Fungsi utamanya adalah mengukur bagian luar benda, termasuk ketebalan, panjang, dan diameter luar. Rahang ini memiliki permukaan yang rata dan presisi untuk memastikan kontak yang sempurna dengan benda yang diukur.

Tangkai ukur kedalaman atau depth probe adalah lempengan panjang yang menempel pada rahang geser. Bagian ini berfungsi khusus untuk mengukur kedalaman lubang atau celah pada benda yang berukuran relatif kecil. Skala utama atau main scale terletak pada sisi atas dan bawah gagang alat, dengan sisi depan menunjukkan skala dalam sentimeter dan sisi belakang dalam inci.

Skala nonius atau vernier scale adalah skala kecil dalam satuan milimeter yang terletak pada rahang geser. Fungsinya sangat penting untuk menambah akurasi hasil pengukuran, dengan nilai skala nonius mencapai 0,1 mm atau 0,01 cm. Baut pengunci atau lock screw berfungsi menahan rahang geser agar tidak bergerak selama proses pengukuran, memastikan hasil yang akurat dan konsisten.

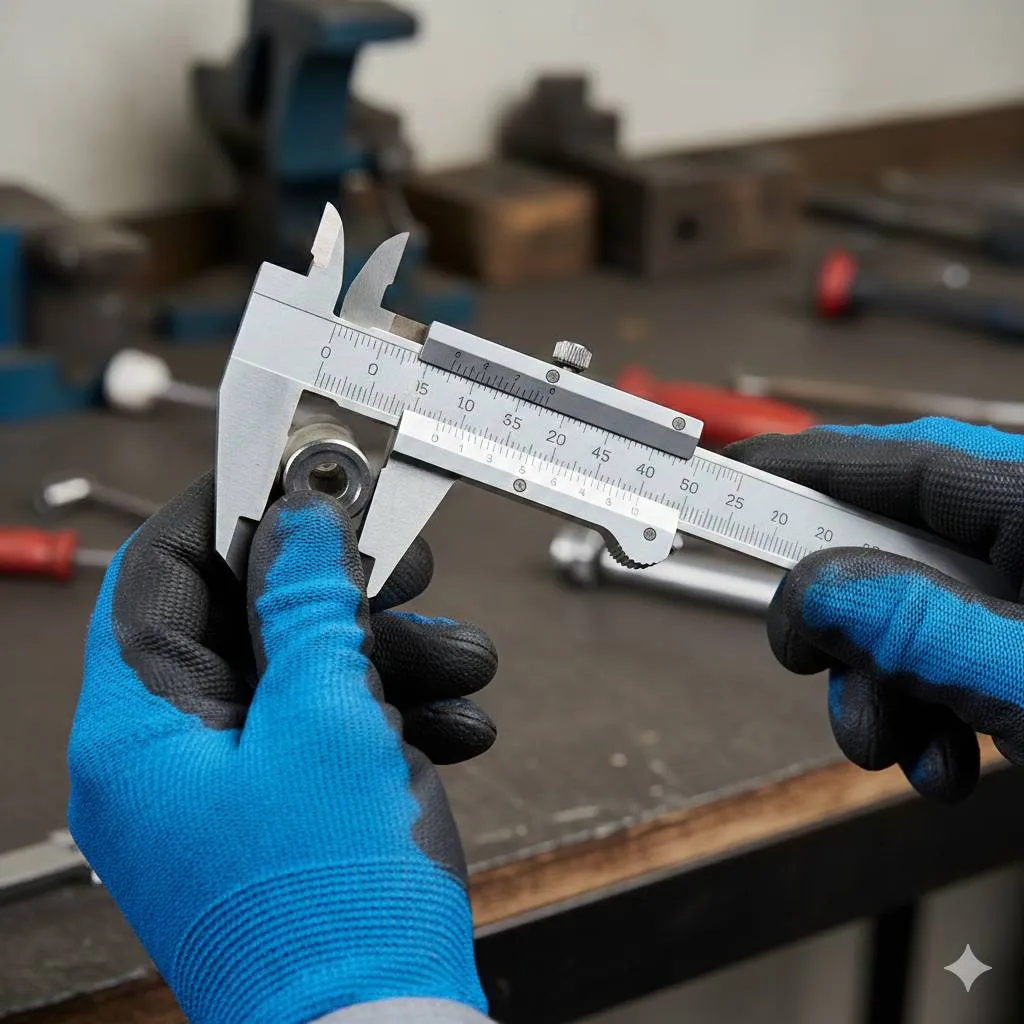

3. Cara Menggunakan Vernier Caliper dengan Benar

Teknik penggunaan vernier caliper yang tepat sangat menentukan akurasi hasil pengukuran. Langkah pertama dalam cara menggunakan vernier caliper adalah melakukan kalibrasi awal. Tutup rahang diam dan rahang geser hingga benar-benar rapat, kemudian pastikan skala menunjukkan angka nol pada skala utama maupun nonius. Langkah ini penting untuk menghindari kesalahan pengukuran atau yang disebut zero error.

Untuk mengukur diameter luar atau ketebalan benda, kendurkan baut pengunci dan buka rahang geser lebih lebar dari ukuran benda. Posisikan benda yang akan diukur di antara rahang diam dan rahang geser, pastikan posisinya tegak lurus dan tidak miring. Jepit benda dengan rapat namun tidak terlalu kencang hingga menyebabkan deformasi, terutama pada benda yang terbuat dari material lunak.

Cara menggunakan vernier caliper untuk mengukur diameter dalam sedikit berbeda. Masukkan rahang atas yang berukuran kecil ke dalam lubang atau celah yang akan diukur. Rentangkan rahang hingga menyentuh dinding lubang dengan sempurna, pastikan alat berada dalam posisi tegak lurus terhadap sumbu lubang. Setelah posisi tepat, kunci dengan baut pengunci dan baca hasilnya dengan teliti.

Pengukuran kedalaman lubang menggunakan tangkai ukur atau depth probe memerlukan teknik khusus. Tempatkan ujung tangkai ukur di dasar lubang yang akan diukur, dorong batang hingga menyentuh dasar dengan sempurna. Pastikan ujung jangka sorong menempel rata pada permukaan atas benda, kemudian kunci dan baca skala dengan cermat. Untuk lubang yang sempit, gunakan depth probe dengan posisi vertikal yang sempurna agar hasil pengukuran akurat.

4. Cara Membaca Skala Vernier Caliper

Membaca hasil pengukuran merupakan bagian penting dalam cara menggunakan vernier caliper. Metode pembacaan yang tepat akan menghasilkan data yang akurat dan dapat diandalkan. Proses pembacaan melibatkan dua skala yaitu skala utama dan skala nonius yang harus dibaca secara berurutan dan teliti.

Langkah pertama adalah membaca skala utama dengan melihat posisi garis nol pada skala nonius. Perhatikan angka pada skala utama yang berada tepat sebelum garis nol skala nonius. Misalnya jika garis nol skala nonius berada di sebelah kanan angka 2,3 cm pada skala utama, maka nilai skala utama adalah 2,3 cm. Pembacaan skala utama ini memberikan nilai pengukuran dalam satuan sentimeter atau milimeter.

Langkah kedua adalah mencari garis pada skala nonius yang segaris atau berimpit dengan salah satu garis pada skala utama. Perhatikan dengan teliti garis mana yang paling lurus dan sejajar. Jika garis keempat pada skala nonius yang segaris dengan skala utama, maka nilai skala nonius adalah 4 dikalikan dengan nilai skala terkecil jangka sorong, misalnya 4 × 0,01 cm = 0,04 cm.

Hasil pengukuran akhir diperoleh dengan menjumlahkan nilai skala utama dan nilai skala nonius. Sebagai contoh, jika skala utama menunjukkan 2,3 cm dan skala nonius menunjukkan 0,04 cm, maka hasil pengukuran adalah 2,3 cm + 0,04 cm = 2,34 cm. Cara menggunakan vernier caliper yang benar memerlukan ketelitian dalam membaca kedua skala ini untuk mendapatkan hasil yang presisi.

Untuk jangka sorong dengan nilai skala terkecil berbeda, prinsip pembacaannya tetap sama. Pada jangka sorong dengan ketelitian 0,05 mm, jika skala utama menunjukkan 5 mm dan garis ke-10 pada skala nonius segaris dengan skala utama, maka nilai nonius adalah 10 × 0,05 mm = 0,5 mm, sehingga hasil akhir adalah 5 mm + 0,5 mm = 5,5 mm.

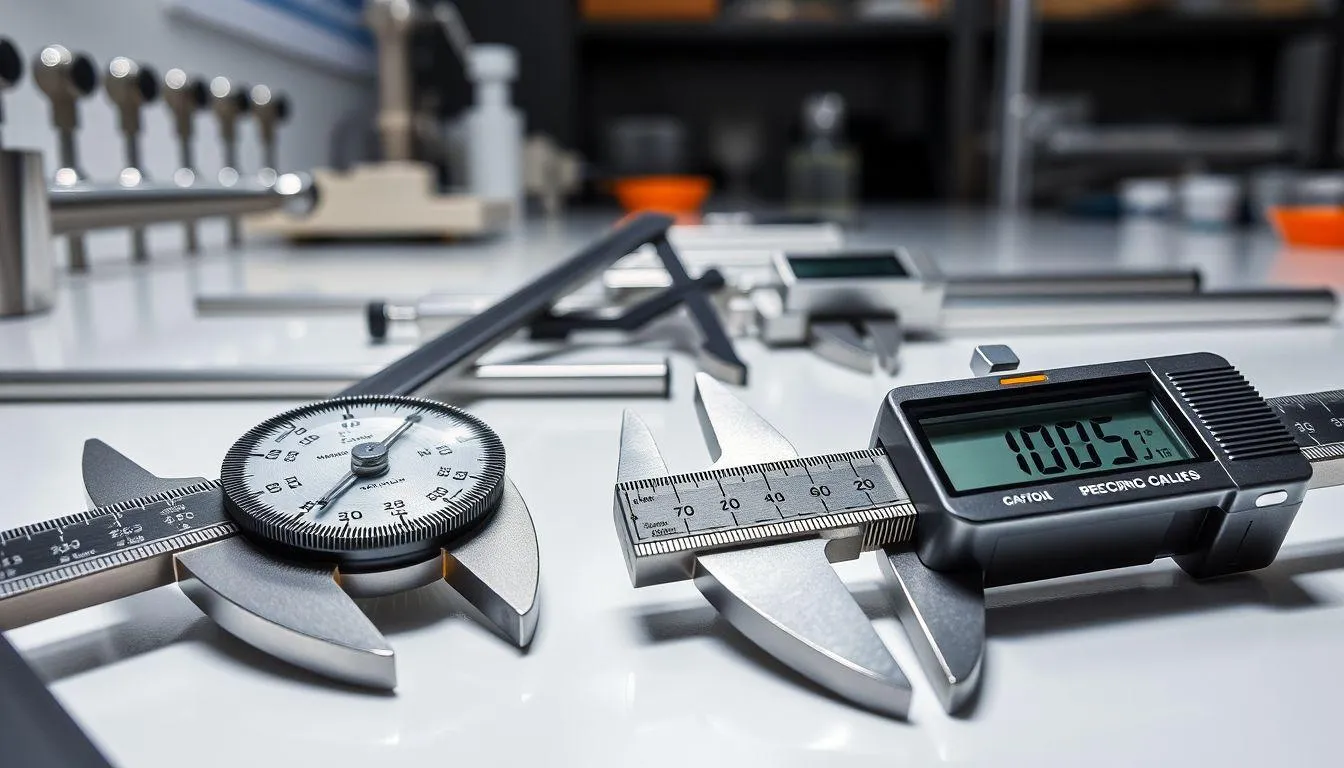

5. Jenis-Jenis Vernier Caliper

Perkembangan teknologi telah menghadirkan berbagai jenis vernier caliper dengan karakteristik dan keunggulan masing-masing. Pemahaman tentang jenis-jenis ini penting dalam menentukan cara menggunakan vernier caliper yang paling sesuai dengan kebutuhan pengukuran. Setiap jenis memiliki kelebihan dan keterbatasan yang perlu dipertimbangkan.

Jangka sorong analog atau manual merupakan jenis yang paling umum ditemukan di sekolah dan laboratorium. Alat ini menggunakan skala mekanik tradisional yang harus dibaca secara manual dengan mencocokkan skala utama dan nonius. Kelebihannya adalah harga yang relatif terjangkau dan tidak memerlukan baterai, namun membutuhkan ketelitian ekstra dalam pembacaan skala.

Jangka sorong digital telah dilengkapi dengan layar elektronik yang menampilkan hasil pengukuran secara otomatis. Cara menggunakan vernier caliper digital jauh lebih praktis karena pengguna tidak perlu lagi membaca skala secara manual. Hasil pengukuran langsung muncul di layar dalam satuan yang dapat dipilih, baik milimeter maupun inci. Meskipun harganya lebih mahal, efisiensi dan kemudahan penggunaannya sangat menguntungkan dalam aplikasi industri.

Jangka sorong arloji atau jam menggunakan jarum ukur analog yang dipasang pada bagian muka alat, mirip dengan tampilan jam. Alat ini menggunakan jam ukur sebagai pengganti skala nonius untuk meningkatkan kemudahan pembacaan. Akurasinya lebih baik dari jenis analog biasa namun harganya tetap lebih terjangkau dibanding jenis digital.

Jangka sorong ketinggian merupakan jenis khusus yang dirancang untuk mengukur ketinggian atau perbedaan tinggi dengan presisi tinggi. Alat ini memiliki rahang ukur yang bergerak secara vertikal pada batang berskala yang tegak lurus dengan landasannya. Penggunaannya memerlukan permukaan acuan yang benar-benar rata untuk memastikan akurasi pengukuran.

6. Kesalahan Umum dan Cara Mengatasinya

Zero error merupakan kesalahan yang paling sering terjadi dalam cara menggunakan vernier caliper. Kondisi ini terjadi ketika rahang tidak menutup sempurna di angka nol, sehingga setiap pengukuran akan memiliki kesalahan sistematis. Solusinya adalah melakukan koreksi hasil dengan menambah atau mengurangi selisih error tersebut pada setiap pengukuran, atau melakukan perbaikan dan kalibrasi ulang pada alat.

Kesalahan paralaks terjadi ketika pembacaan skala tidak dilakukan dari sudut pandang yang tegak lurus. Mata pengamat harus berada sejajar dengan skala yang dibaca untuk menghindari kesalahan ini. Posisi pembacaan yang miring akan menghasilkan nilai yang tidak akurat karena perbedaan sudut pandang.

Deformasi benda dapat terjadi jika tekanan pengukuran terlalu kuat, terutama pada material yang lunak atau tipis. Cara menggunakan vernier caliper yang benar memerlukan tekanan yang konsisten dan sedang, cukup untuk memastikan kontak penuh antara rahang dan benda tanpa menyebabkan perubahan bentuk. Gunakan baut pengunci segera setelah posisi pengukuran tepat untuk menjaga konsistensi tekanan.

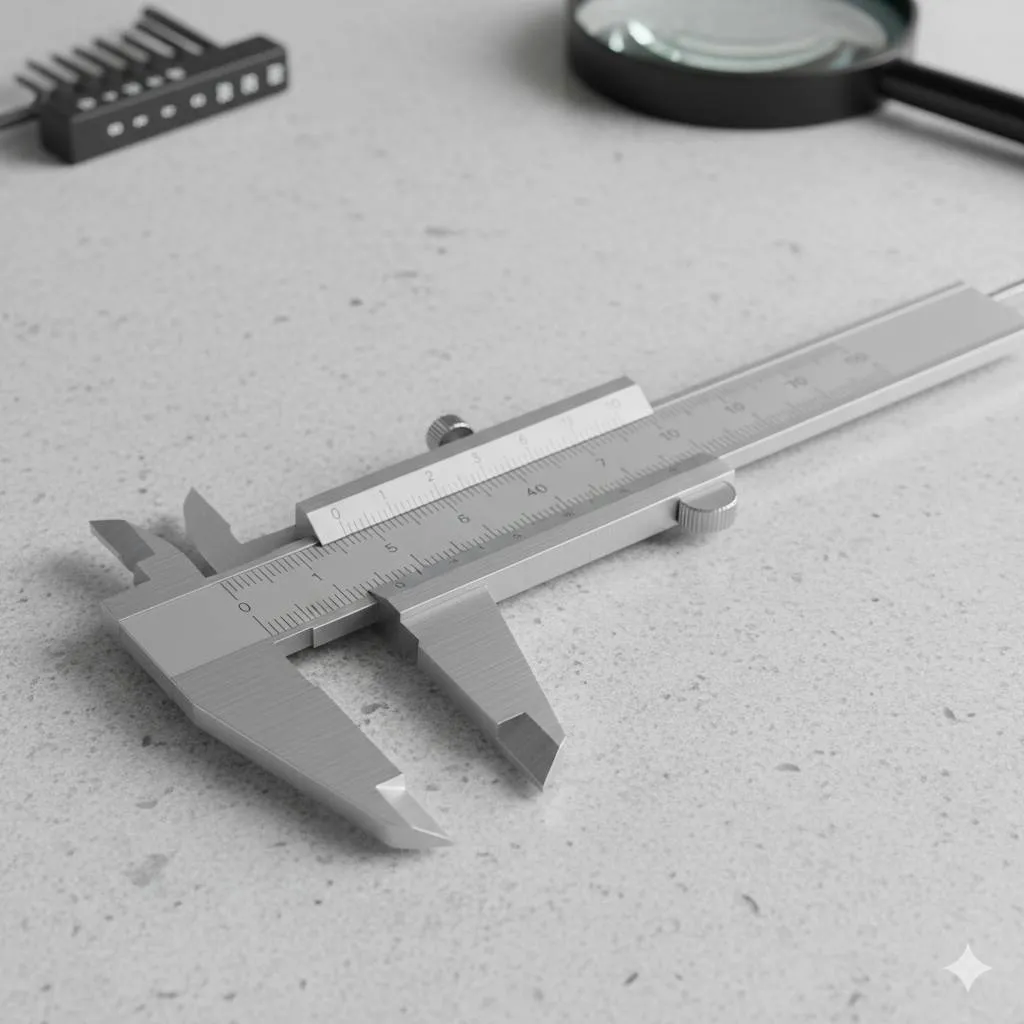

7. Perawatan dan Kalibrasi Vernier Caliper

Perawatan yang tepat sangat penting untuk menjaga akurasi dan umur pakai vernier caliper. Setelah setiap penggunaan, bersihkan alat dari debu, kotoran, atau sisa material menggunakan kain lembut atau sikat halus. Hindari penggunaan bahan abrasif atau cairan pembersih keras yang dapat merusak permukaan sensitif alat, terutama pada bagian skala dan rahang pengukur.

Penyimpanan vernier caliper harus dilakukan di tempat yang kering dan terlindung dari kelembaban. Gunakan kotak atau wadah khusus untuk melindungi alat dari benturan, debu, dan perubahan suhu ekstrem. Suhu ruangan yang tidak stabil dapat menyebabkan pemuaian atau penyusutan material alat, yang akan mempengaruhi akurasi pengukuran.

Pelumasan pada bagian rel geser perlu dilakukan secara berkala menggunakan minyak tipis yang sesuai. Namun hindari penggunaan pelumas berlebihan karena dapat menarik kotoran dan mengganggu gerakan halus rahang geser. Cara menggunakan vernier caliper yang optimal memerlukan gerakan rahang yang lancar tanpa hambatan atau kekendoran.

Kalibrasi berkala setiap enam bulan sangat direkomendasikan untuk memastikan akurasi pengukuran tetap terjaga. Kalibrasi sebaiknya dilakukan oleh laboratorium kalibrasi yang terakreditasi secara resmi. Proses ini akan memverifikasi bahwa alat masih memberikan hasil pengukuran yang sesuai dengan standar yang ditetapkan dan mendeteksi adanya penyimpangan yang perlu diperbaiki.

8. FAQ (Pertanyaan yang Sering Diajukan)

Apa perbedaan utama vernier caliper dengan penggaris biasa?

Vernier caliper memiliki tingkat ketelitian jauh lebih tinggi dengan skala terkecil 0,01 cm dibandingkan penggaris yang hanya 0,1 cm. Selain itu, jangka sorong dapat mengukur diameter dalam, diameter luar, dan kedalaman lubang, sedangkan penggaris hanya dapat mengukur permukaan datar. Cara menggunakan vernier caliper juga memungkinkan pengukuran benda dengan bentuk kompleks yang tidak dapat dilakukan dengan penggaris konvensional.

Bagaimana cara mengatasi zero error pada jangka sorong?

Zero error dapat diatasi dengan melakukan koreksi pada setiap hasil pengukuran. Jika saat rahang tertutup skala menunjukkan +0,02 mm, maka setiap hasil pengukuran harus dikurangi 0,02 mm. Sebaliknya jika menunjukkan -0,02 mm, hasil pengukuran harus ditambah 0,02 mm. Solusi permanen adalah melakukan kalibrasi ulang atau perbaikan pada alat oleh teknisi yang kompeten.

Berapa tingkat ketelitian maksimal vernier caliper?

Tingkat ketelitian vernier caliper bervariasi tergantung jenisnya. Jangka sorong analog umumnya memiliki ketelitian 0,05 mm hingga 0,1 mm, sedangkan jenis digital dapat mencapai ketelitian 0,01 mm. Cara menggunakan vernier caliper dengan benar dan perawatan yang tepat akan mempertahankan tingkat ketelitian ini dalam jangka waktu lama.

Apakah vernier caliper bisa mengukur semua jenis benda?

Vernier caliper dirancang khusus untuk mengukur benda berukuran kecil hingga sedang dengan panjang maksimal sekitar 15-30 cm tergantung ukuran alat. Alat ini tidak cocok untuk mengukur benda yang sangat besar atau sangat kecil. Untuk benda dengan toleransi sangat ketat di bawah 0,01 mm, mikrometer sekrup lebih direkomendasikan karena memiliki presisi lebih tinggi.

Bagaimana cara membaca jangka sorong digital?

Cara menggunakan vernier caliper digital jauh lebih sederhana karena hasil pengukuran langsung ditampilkan pada layar LCD. Setelah benda dijepit dengan rahang, angka pada layar menunjukkan hasil pengukuran dalam satuan yang dipilih. Pastikan baterai dalam kondisi baik dan lakukan kalibrasi nol sebelum pengukuran dengan menekan tombol zero saat rahang tertutup rapat.

Seberapa sering vernier caliper perlu dikalibrasi?

Kalibrasi vernier caliper sebaiknya dilakukan setiap 6 bulan sekali untuk penggunaan rutin, atau lebih sering jika digunakan intensif dalam aplikasi industri. Kalibrasi juga diperlukan setelah alat terjatuh atau mengalami benturan keras, serta ketika hasil pengukuran mulai menunjukkan inkonsistensi. Cara menggunakan vernier caliper yang benar termasuk memastikan alat selalu dalam kondisi terkalibrasi dengan baik.

Apa yang harus dilakukan jika rahang vernier caliper macet?

Jika rahang macet atau bergerak tidak lancar, bersihkan terlebih dahulu bagian rel dan rahang dari kotoran atau debu yang menempel. Gunakan kain lembut dan sedikit minyak pelumas khusus untuk alat presisi. Jika masalah berlanjut, kemungkinan ada kerusakan mekanis yang memerlukan perbaikan profesional. Hindari memaksa gerakan rahang karena dapat menyebabkan kerusakan permanen pada skala dan mekanisme pengukuran.
